Microsoft Network Policy Server pro eduroam [www.eduroam.cz]

Tento návod Vás provede instalací Network Policy Serveru na Microsoft Windows Server (2012 a novější) a všech potřebných součástí pro jeho zprovoznění.

Příkazy uvedené v návodu spouštějte vždy v PowerShellu s administrátorskými právy.

Před samotnou konfigurací NPS je třeba provést všechny tyto prerekvizity pro správnou funkčnost NPS.

V návodu jsou použity IPv4 adresy RADIUS serverů. Pokud váš RADIUS server používá IPv6 je nutné použít oproti návodu jiné IPv6 adresy:

flr1.eduroam.cz
- IPv4: 78.128.248.10
- IPv6: 2001:718:ff05:aca::1:10
flr2.eduroam.cz
- IPv4: 78.128.248.11
- IPv6: 2001:718:ff05:aca::1:11
flr3.eduroam.cz
- IPv4: 78.128.248.12
- IPv6: 2001:718:ff05:aca::1:12

monitoring.eduroam.cz
- IPv4: 78.128.248.234
- IPv6: 2001:718:ff05:10b::234

(To jakou IP používá váš RADIUS server pro spojení s národním RADIUS serverem je definováno v administrativní aplikaci)

Install-WindowsFeature NPAS -IncludeManagementTools

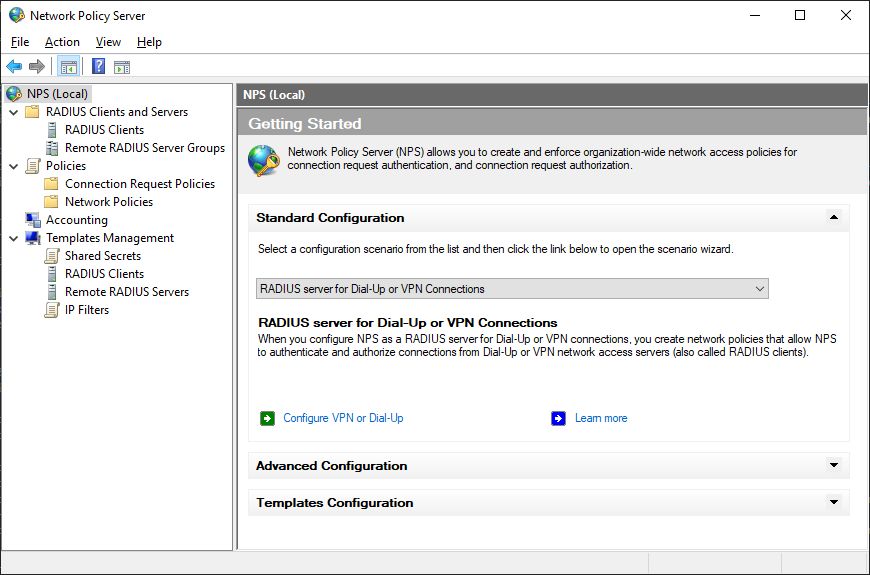

1. Pro konfiguraci nebudeme používat `Průvodce`. Jednotlivé složky nastavíme samostatně v následujících krocích.

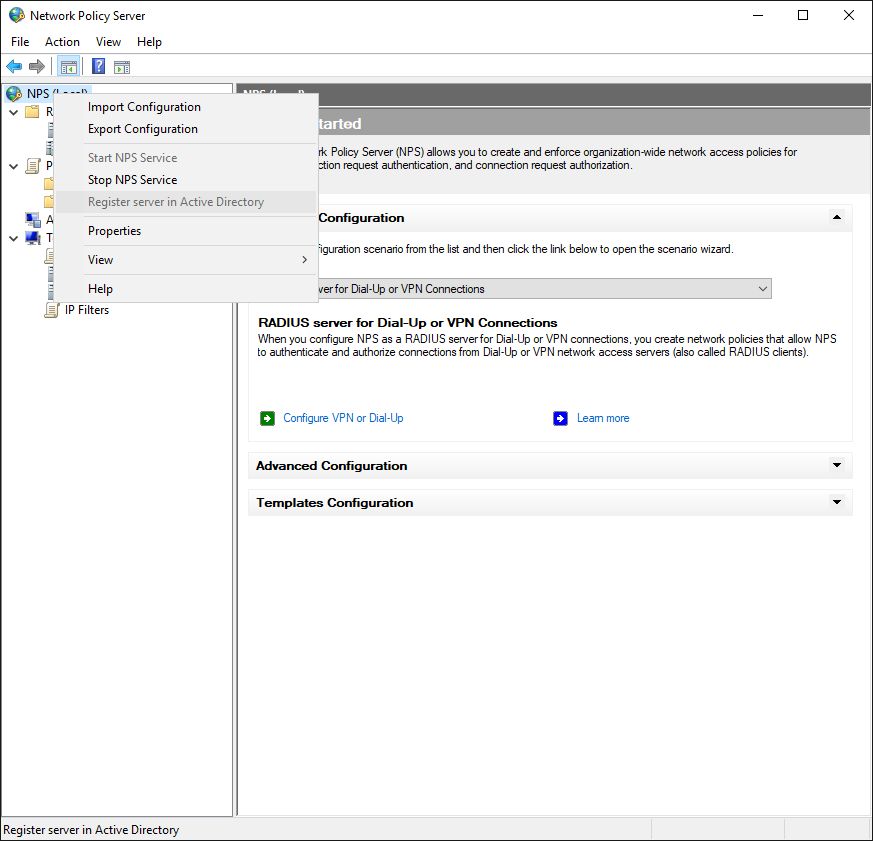

2. Registrace NPS v AD Alternativně lze tento krok provést příkazem: netsh nps add registeredserver vase.domena.cz

V krocích 3. - 5. vytvoříme šablony pro sdílená tajemství jednotlivých klientů. Ušetříme si tím opakované zadávání tajemství v dalších krocích a s tím spojené případné chyby ve vyplňování.

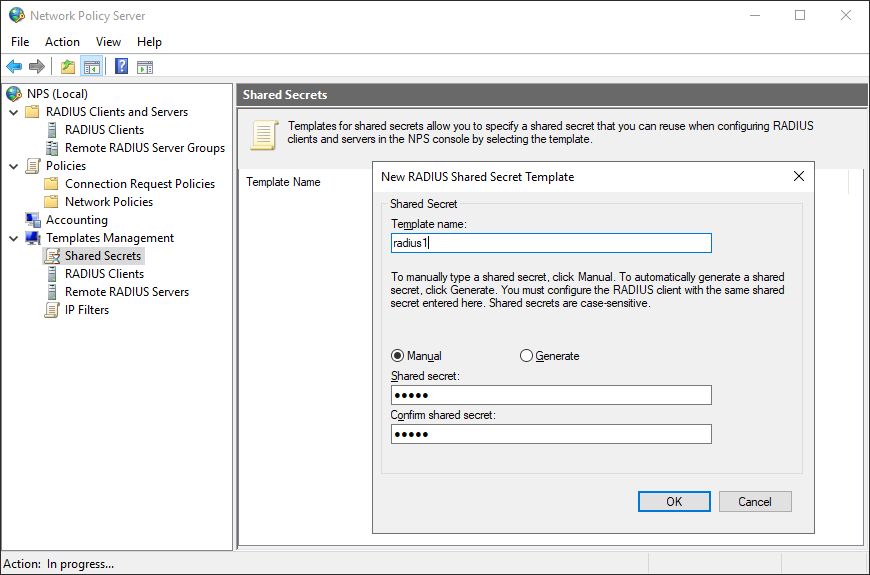

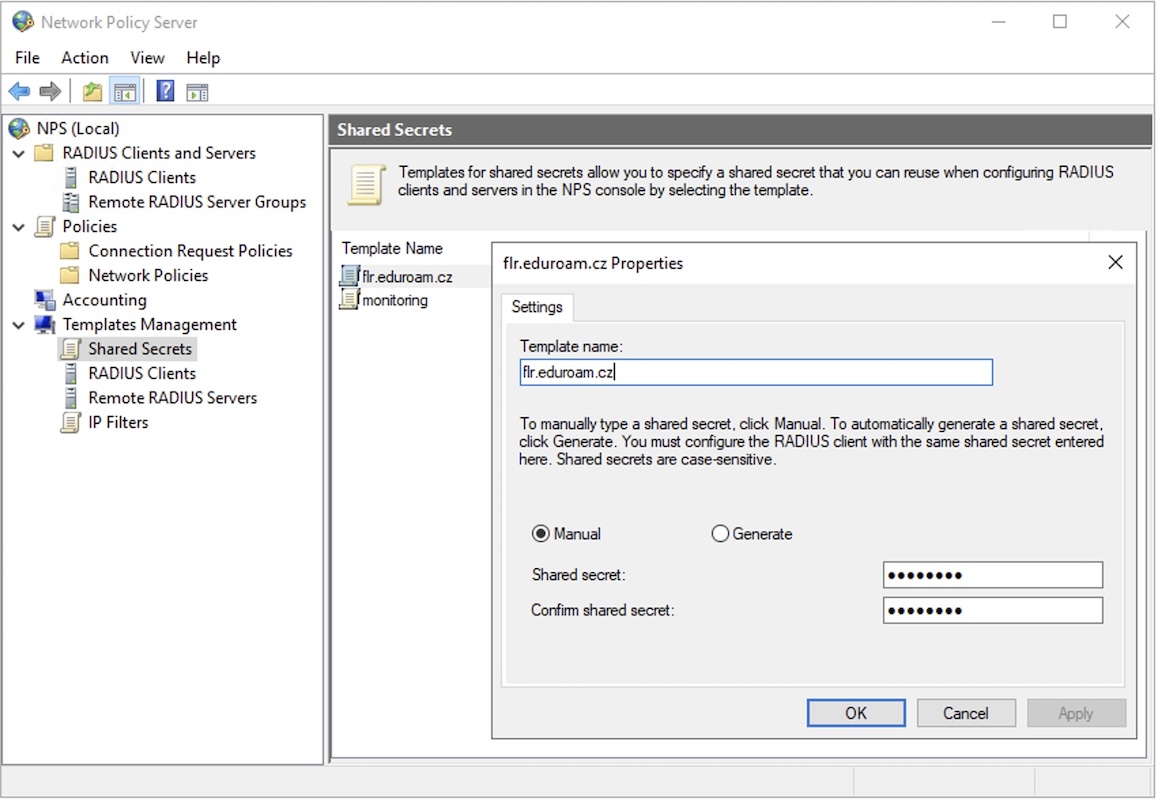

3. Přidání šablony sdíleného tajemství pro národní RADIUSy `NPS > Templates Management > Shared Secret > New RADIUS Shared Secret Template` Správné tajemství pro váš server naleznete v administrativní aplikaci u detailu vašeho RADIUS serveru, položka `Sdílené tajemství pro národní RADIUS server`. Pro IPSec je secret `ipsec`.

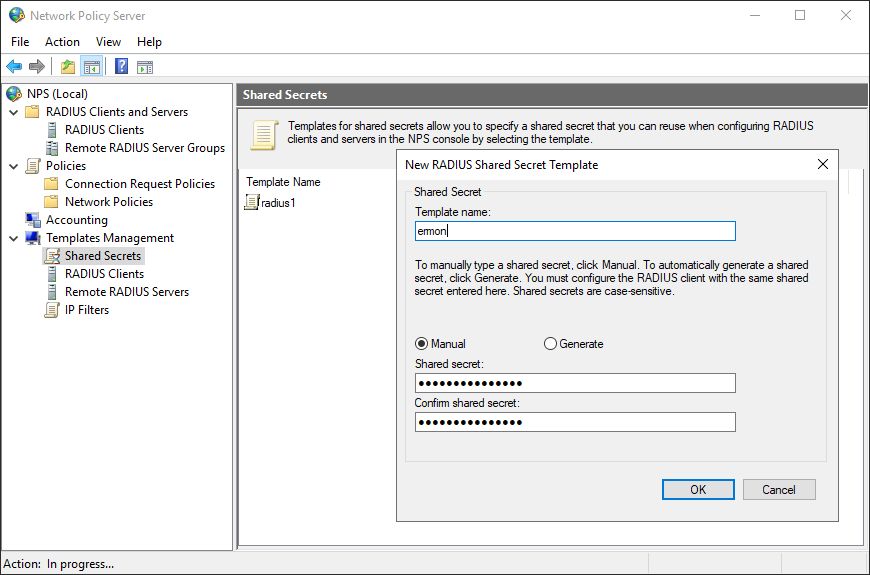

4. Přidání šablony sdíleného tajemství pro monitoring Správné tajemství pro váš server naleznete v administrativní aplikaci u detaily vašeho RADIUS serveru, položka `Sdílené tajemství pro monitoring`.

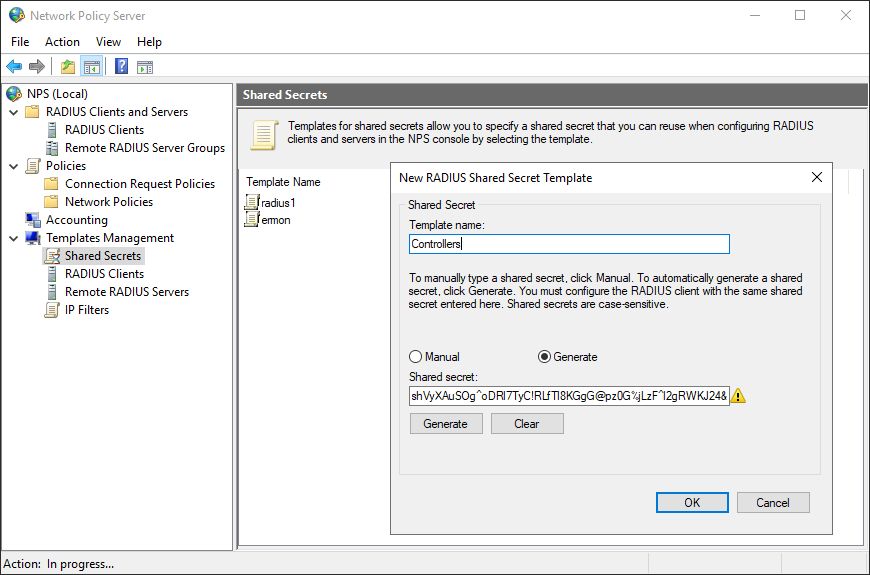

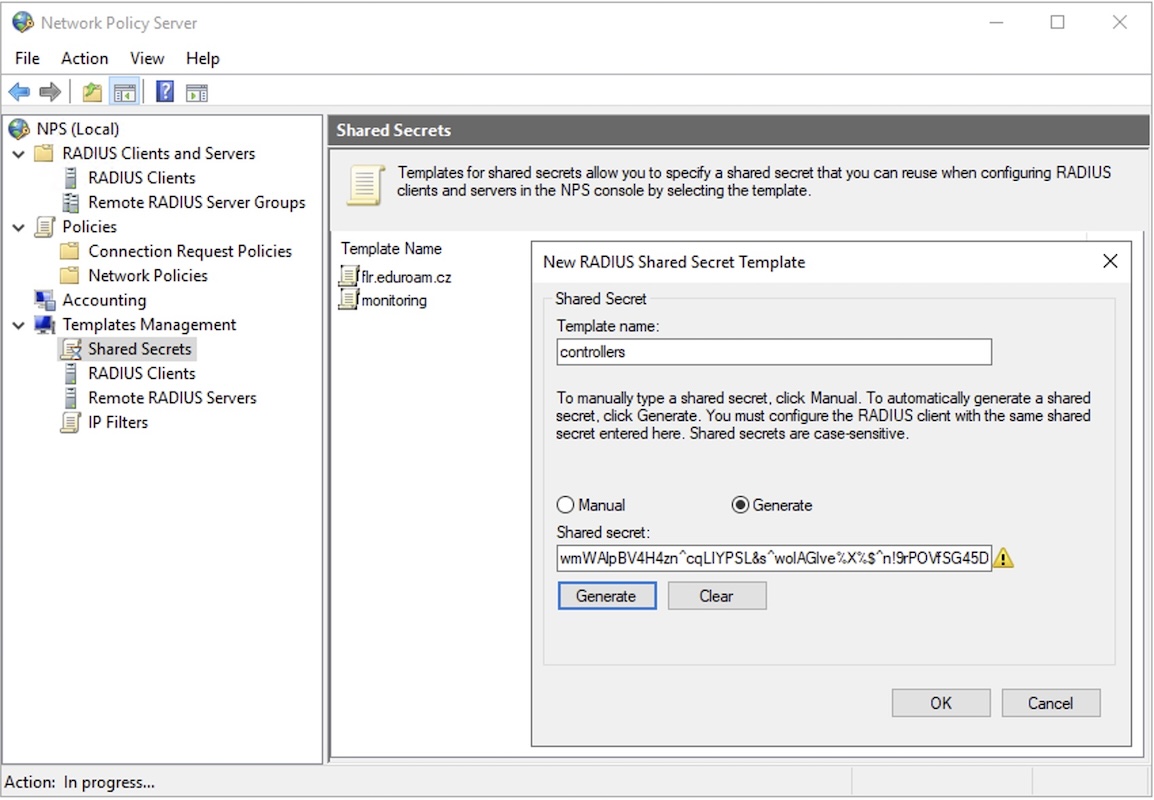

5. Přidání šablony sdíleného tajemství pro Controller/AP Zde vložte/vygenerujte tajemství pro Controller nebo AP.

V krocích 6. - 8. definujeme všechny potřebné klienty. Pro náš případ to jsou národní RADIUSy, monitoring a v poslední řadě váš Controller nebo Access Pointy.

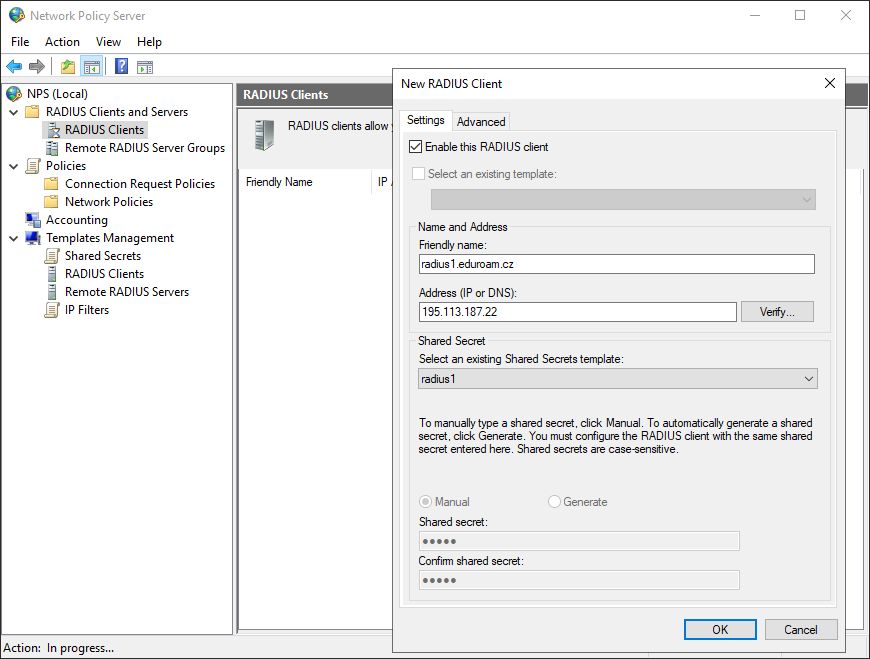

6. Definice klientů - národní RADIUS `NPS > RADIUS Clients and Servers > RADIUS Clients > New RADIUS Client` Můžete použít předchystanou šablonu Shared Secret pro národní RADIUS.

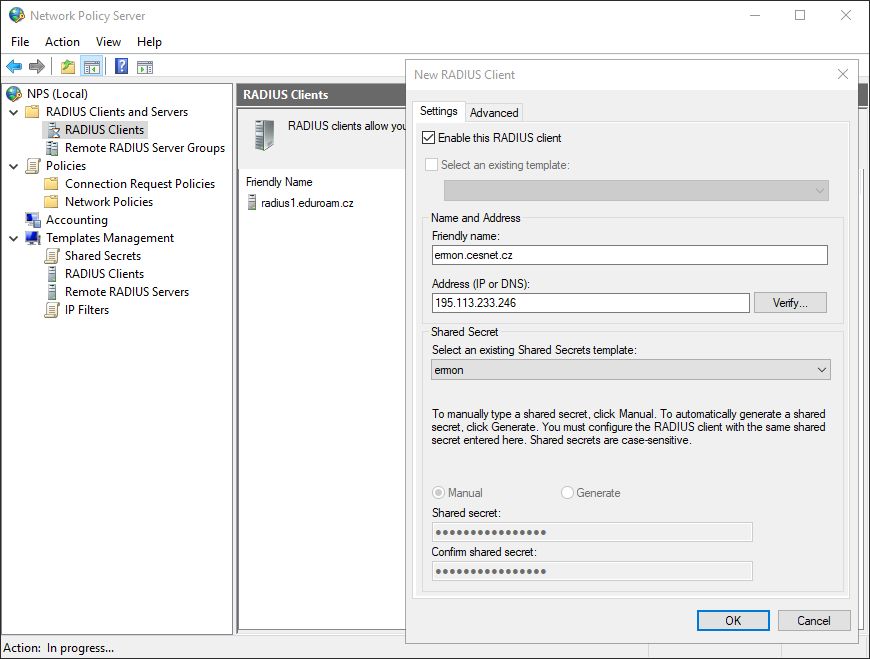

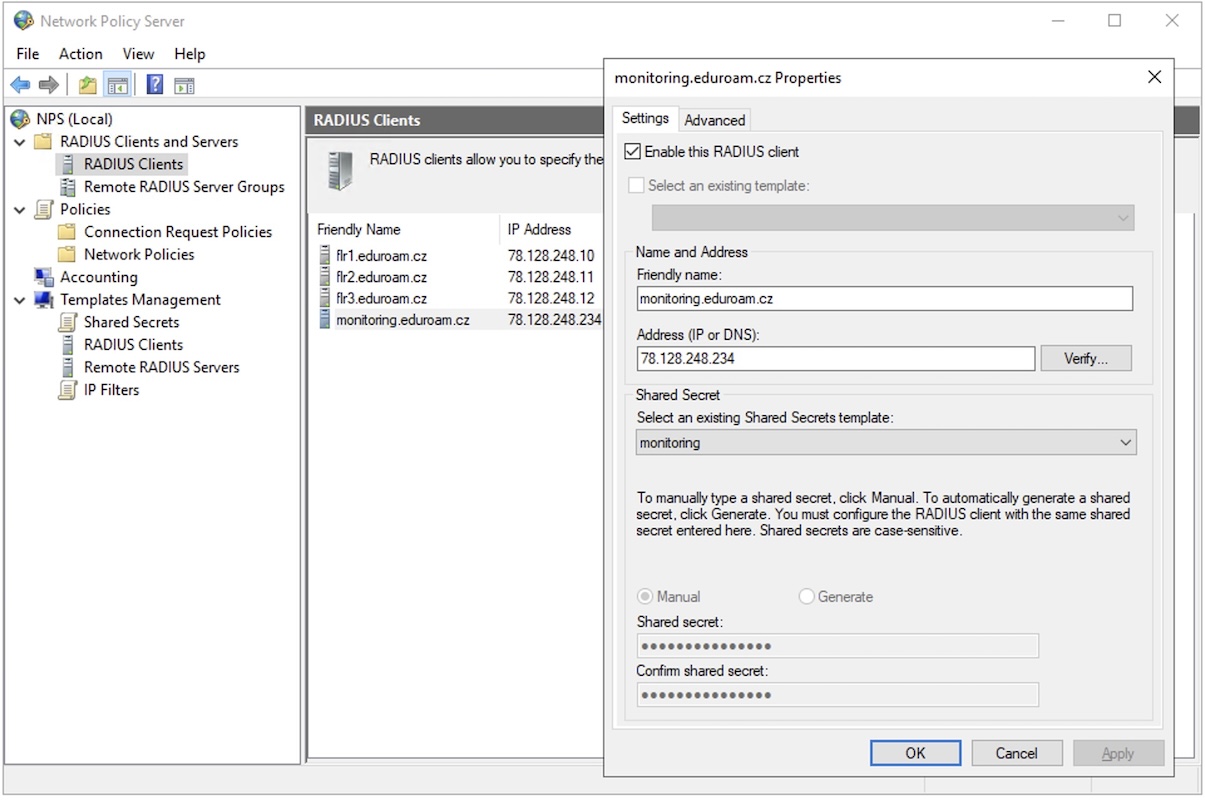

7. Definice klientů - monitoring Můžete použít předchystanou šablonu Shared Secret pro monitoring.

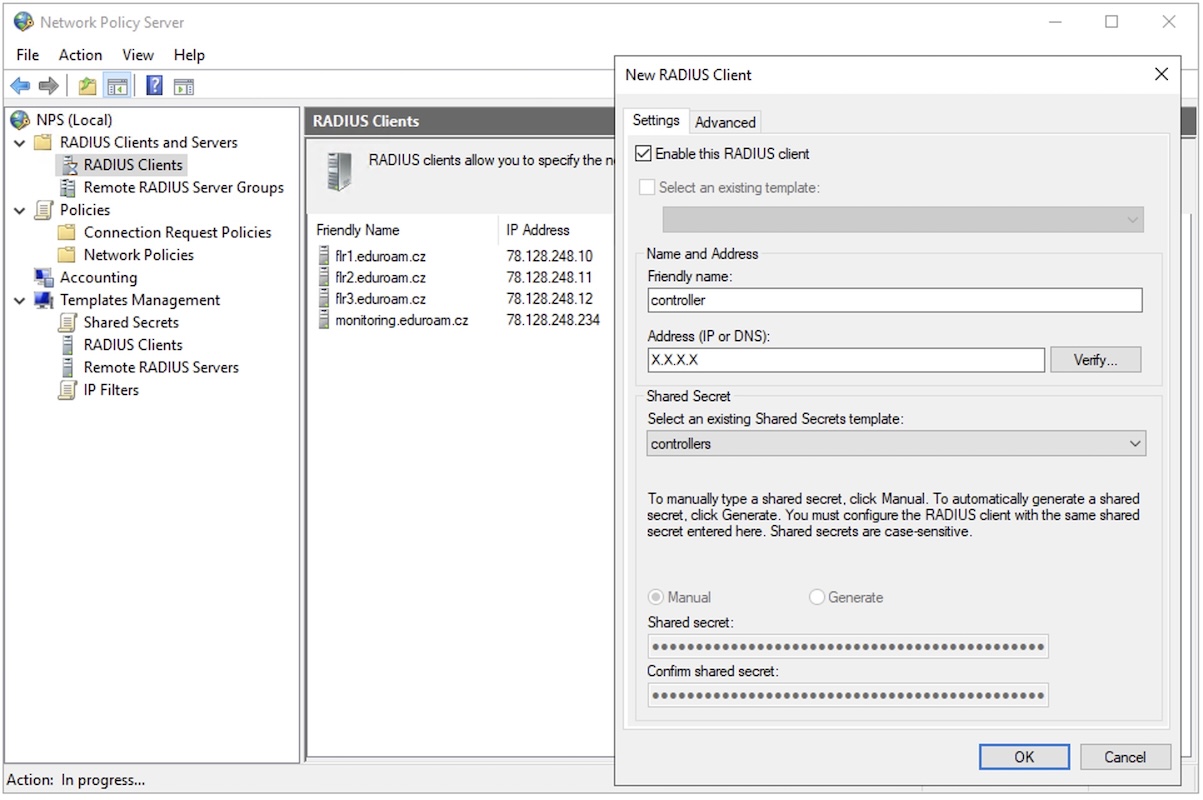

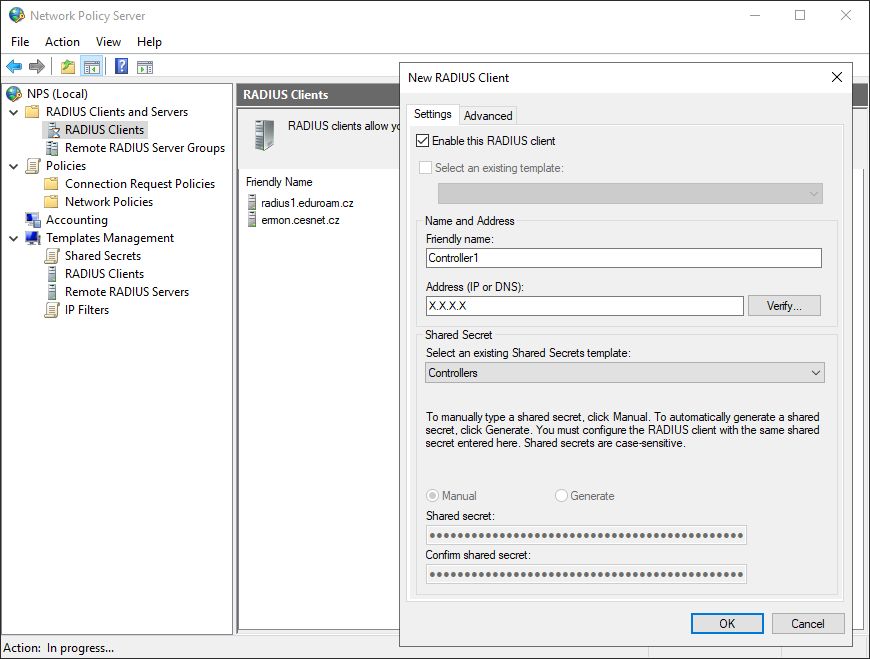

8. Definice klientů - Controller/AP Místo X.X.X.X doplňte IP adresu vašeho Controlleru/AP. Můžete použít předchystaný template Shared Secret pro Controller/AP.

V krocích 9. - 11. definujeme vzdálený RADIUS server (národní RADIUSy) pro ověřování požadavků návštěvníků.

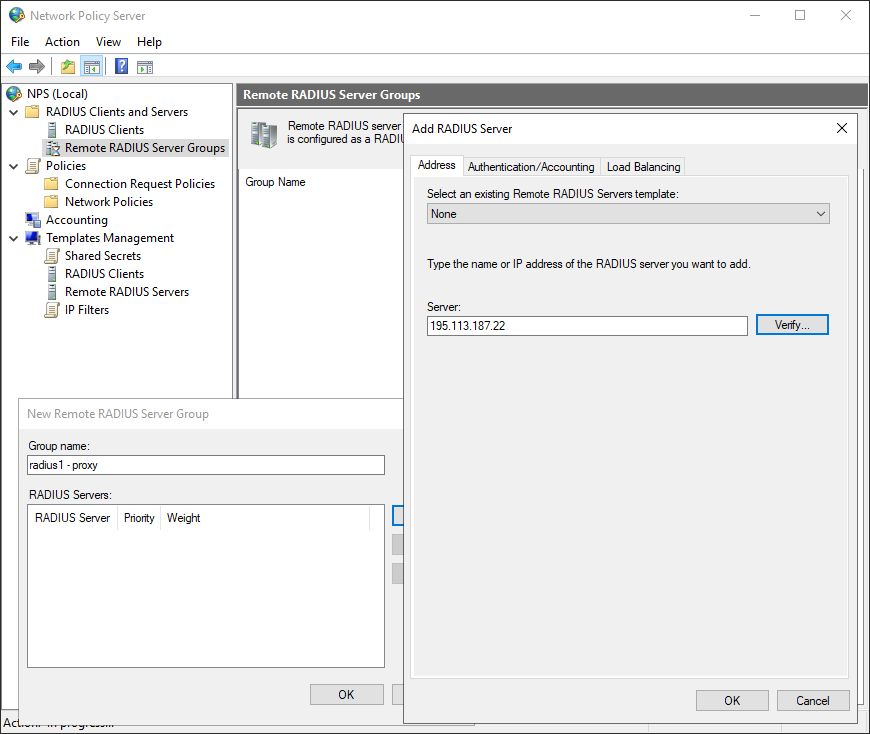

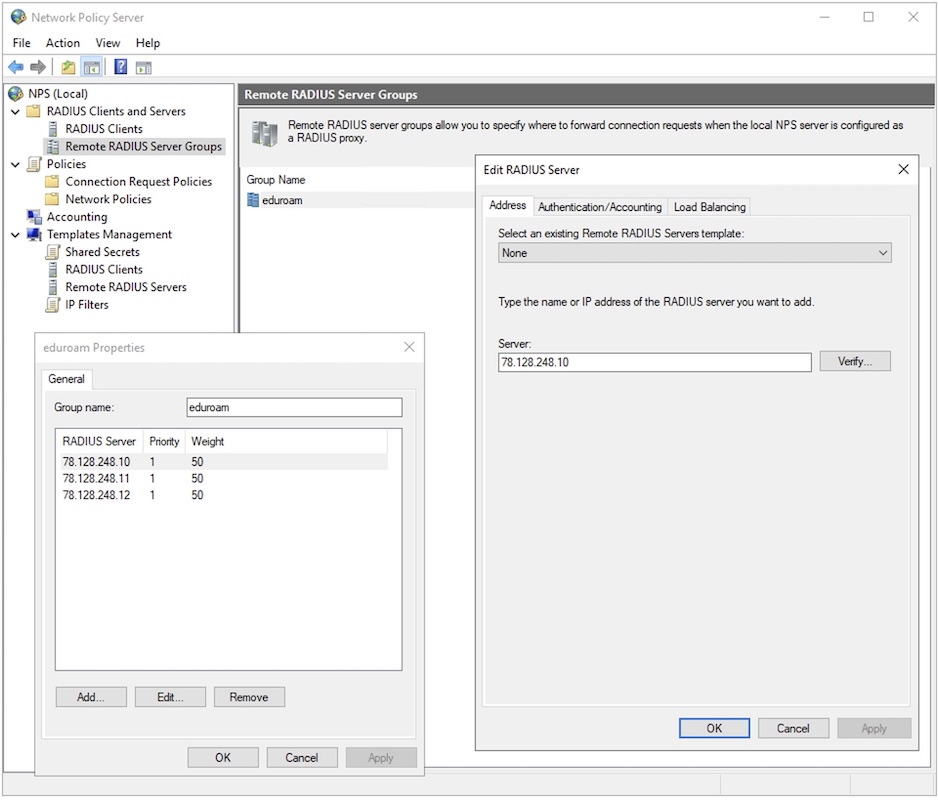

9. Definice vzdáleného RADIUS serveru 1/3 `NPS > RADIUS Clients and Servers > Remote RADIUS Server Groups > Add RADIUS Server` `Add`

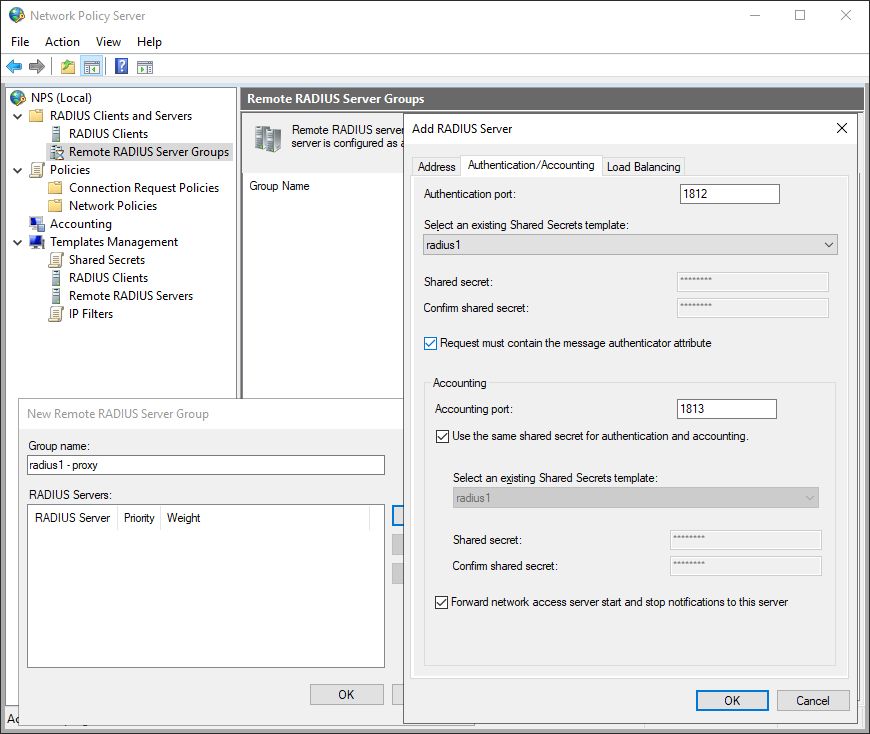

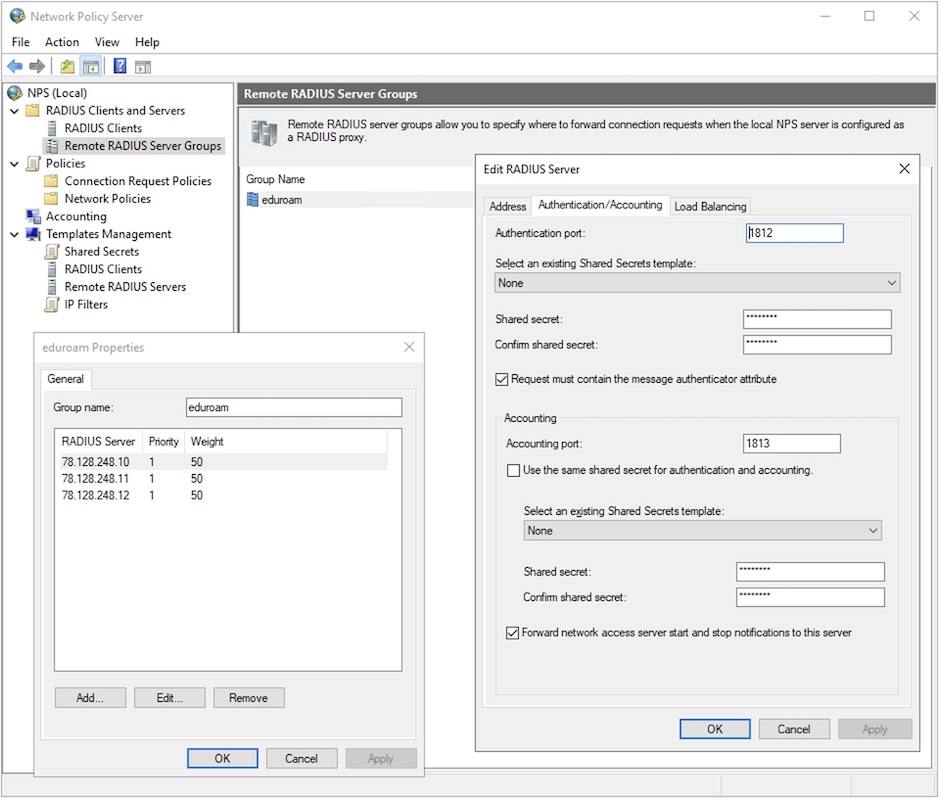

10. Definice vzdáleného RADIUS serveru 2/3 Můžete použít předchystanou šablonu Shared Secret pro národní RADIUS.

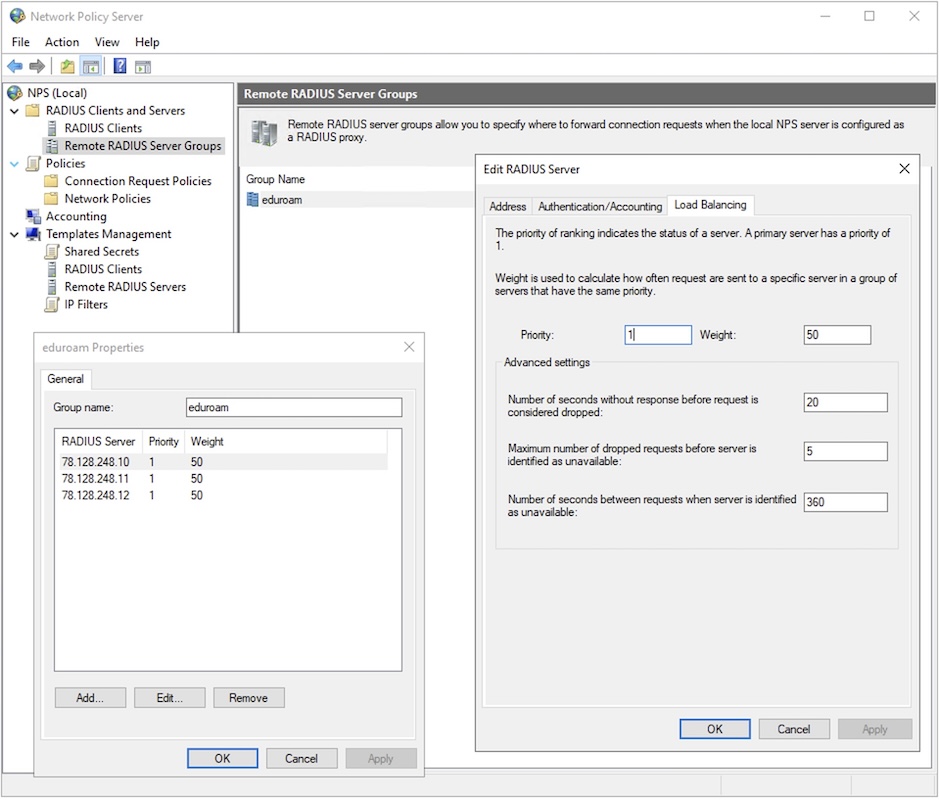

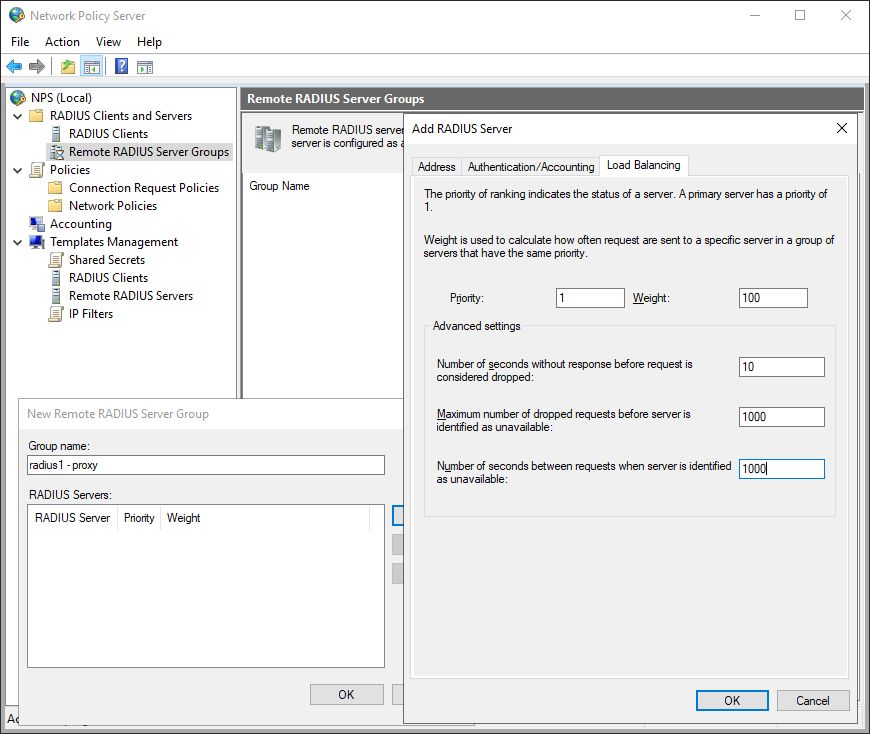

11. Definice vzdáleného RADIUS serveru 3/3 Po vyplnění všech polí podle vzoru na obrázku, klikněte dvakrát na `OK`.

V krocích 12. - 23. nastavíme Connection Request Policies. V těcho pravidlech se rozhoduje o tom, jestli daný požadavek bude zpracovaný na tomto RADIUSu (domácí uživatel) nebo bude předán k ověření na národní RADIUS (návštěvník). Pokud se jedná o požadavek domácího uživatele bude se dále tento požadavek zpracovávat v sadě pravidel Network Policies.

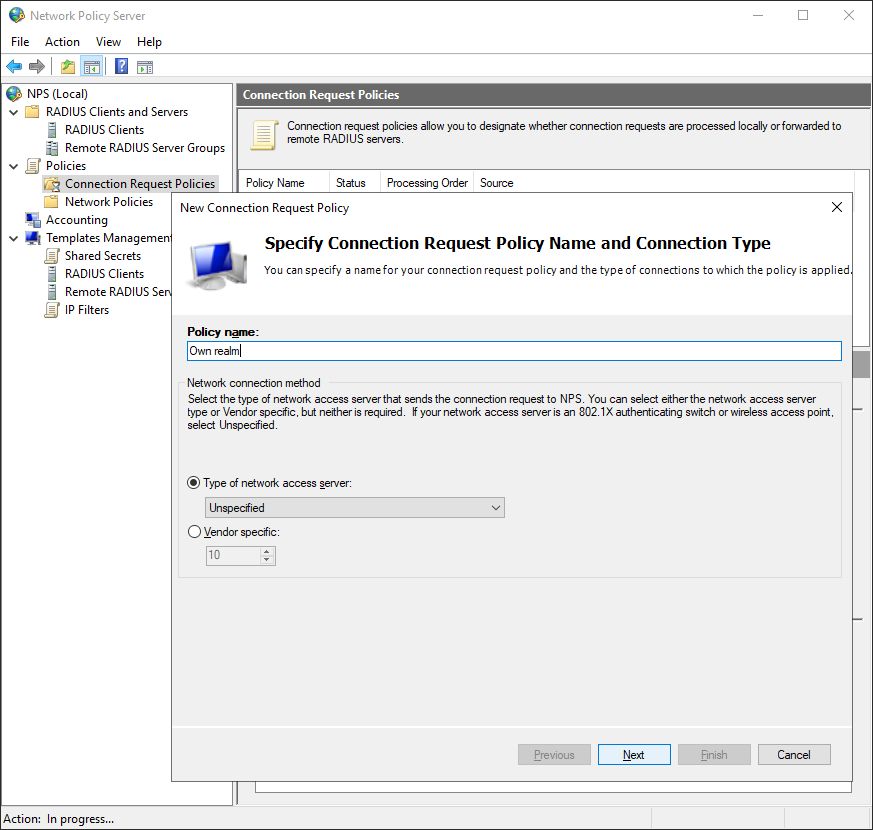

12. Přidání Connection Request Policies - domácí realm 1/6

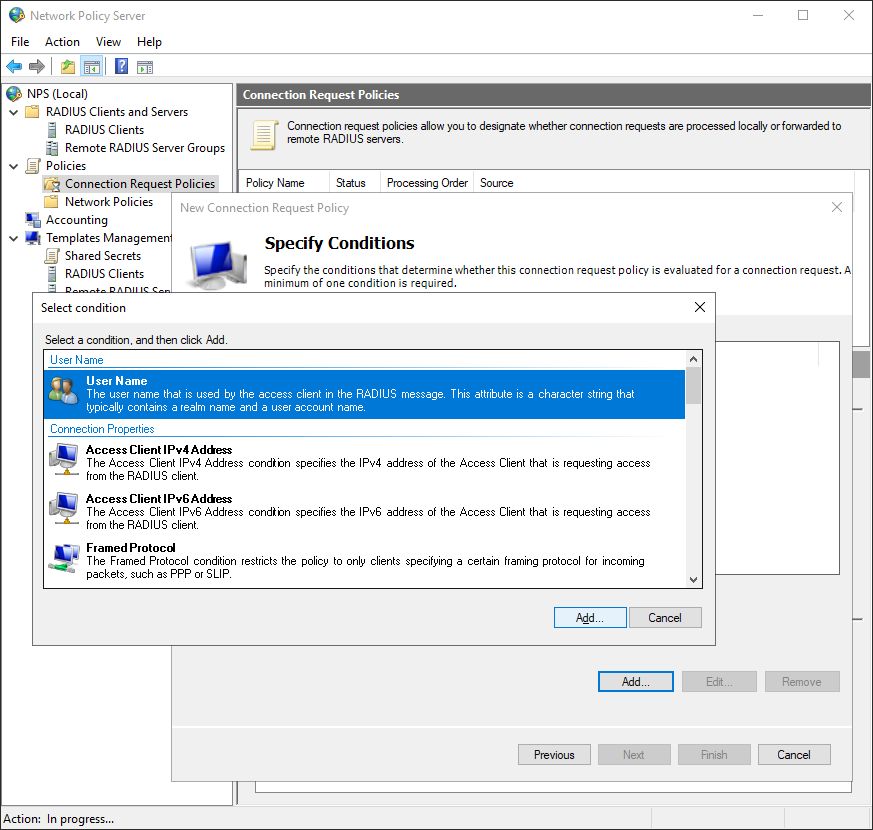

13. Přidání Connection Request Policies - domácí realm 2/6 Filtrujeme na základě obsahu realmu v uživatelském jméně.

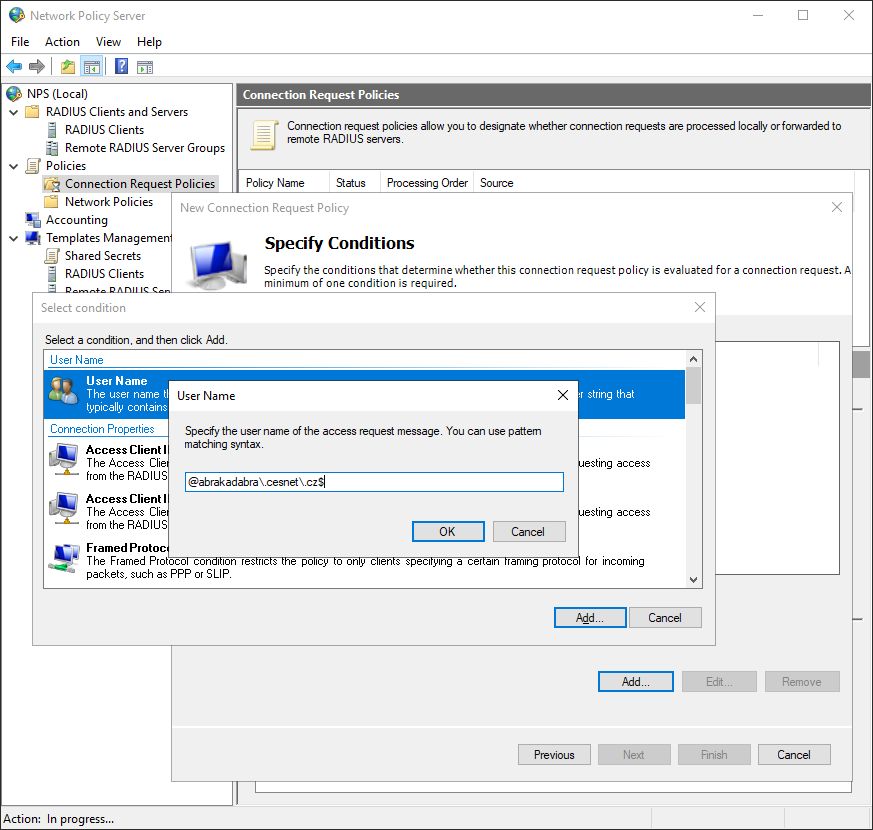

14. Přidání Connection Request Policies - domácí realm 3/6 Upravte regex na váš realm podle kontextu. Dokumentace pattern matching syntax

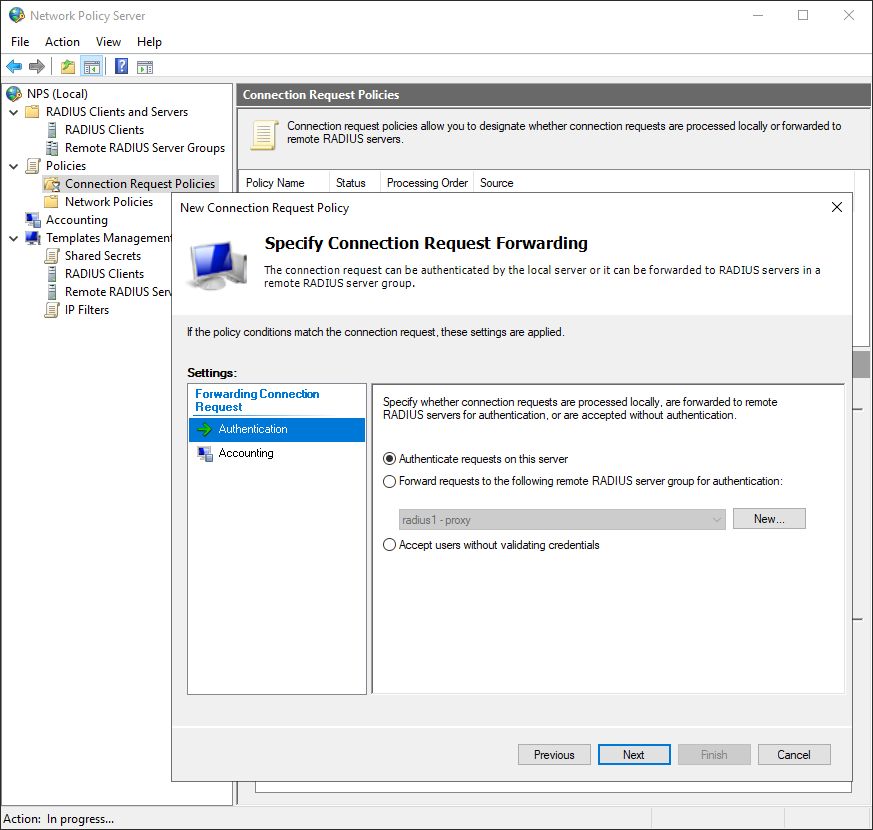

15. Přidání Connection Request Policies - domácí realm 4/6 Požadavky domácího realmu ověřujeme na svém RADIUS serveru.

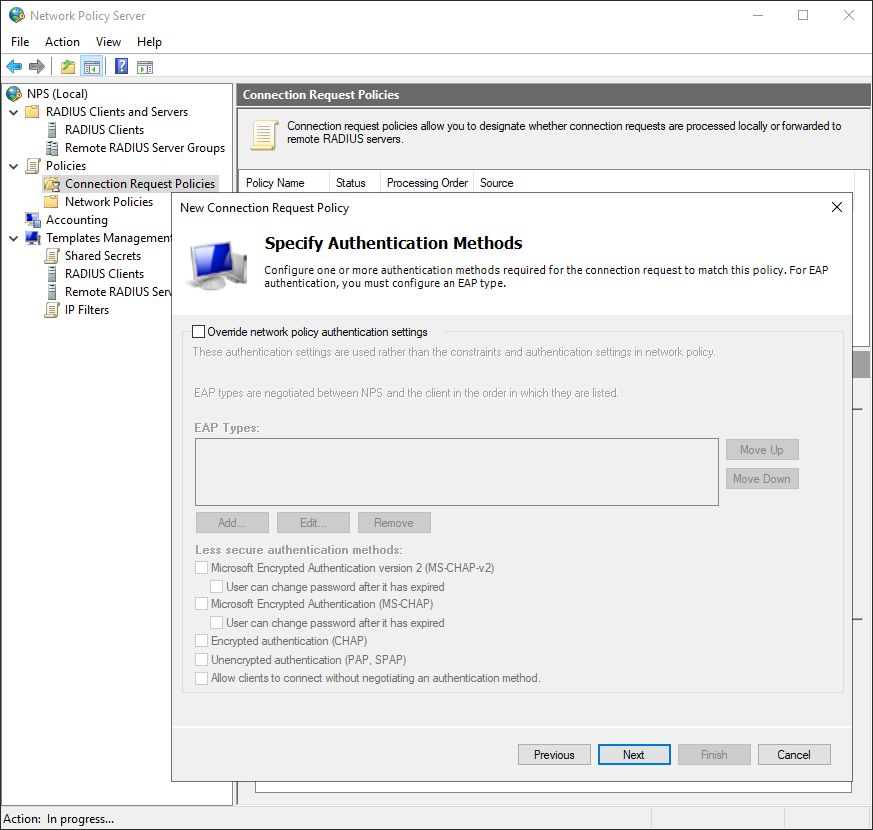

16. Přidání Connection Request Policies - domácí realm 5/6 Nechte pole `Override network policy authentication settings` nezaškrtnuté.

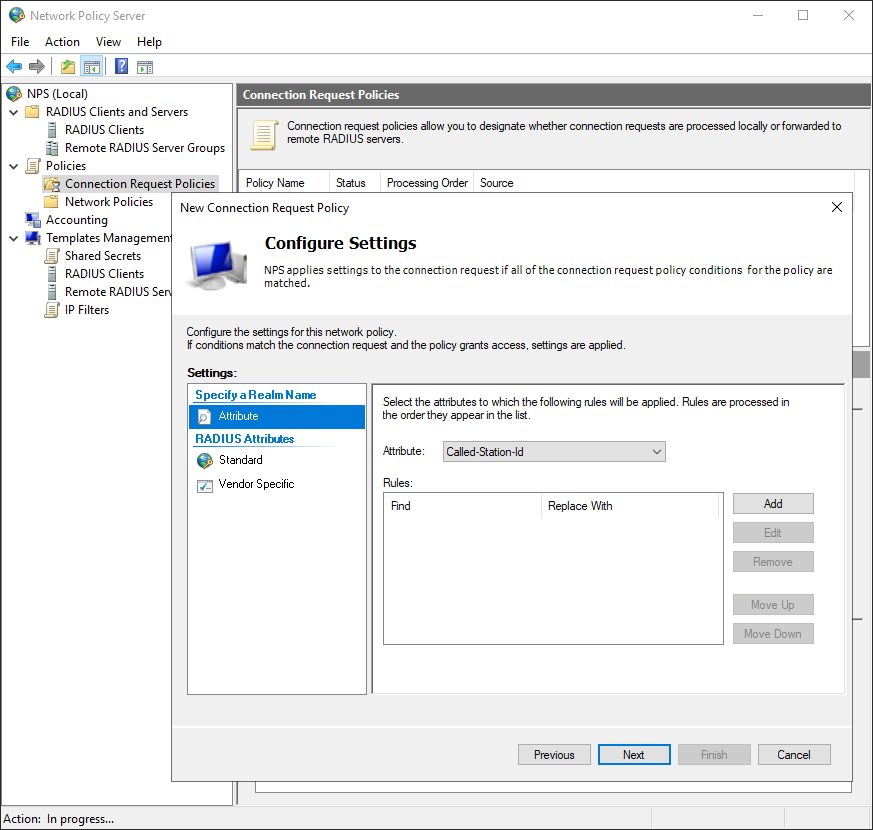

17. Přidání Connection Request Policies - domácí realm 6/6 Pokračujte kliknutím na `Next` a pak `Finish`.

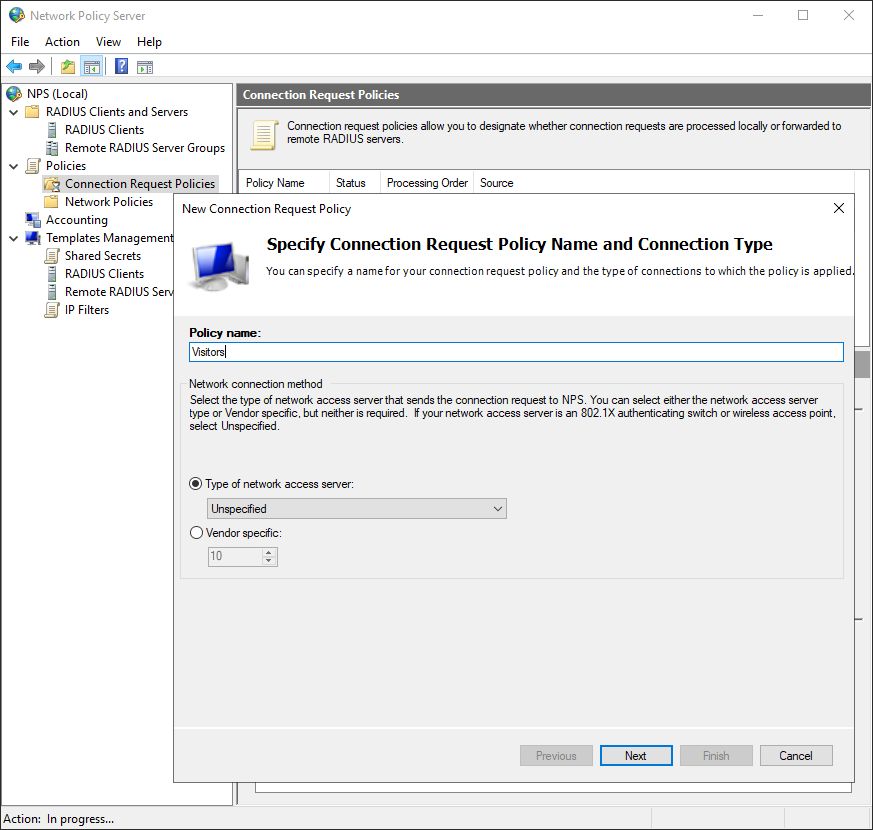

18. Přidání Connection Request Policies - cizí realm 1/4

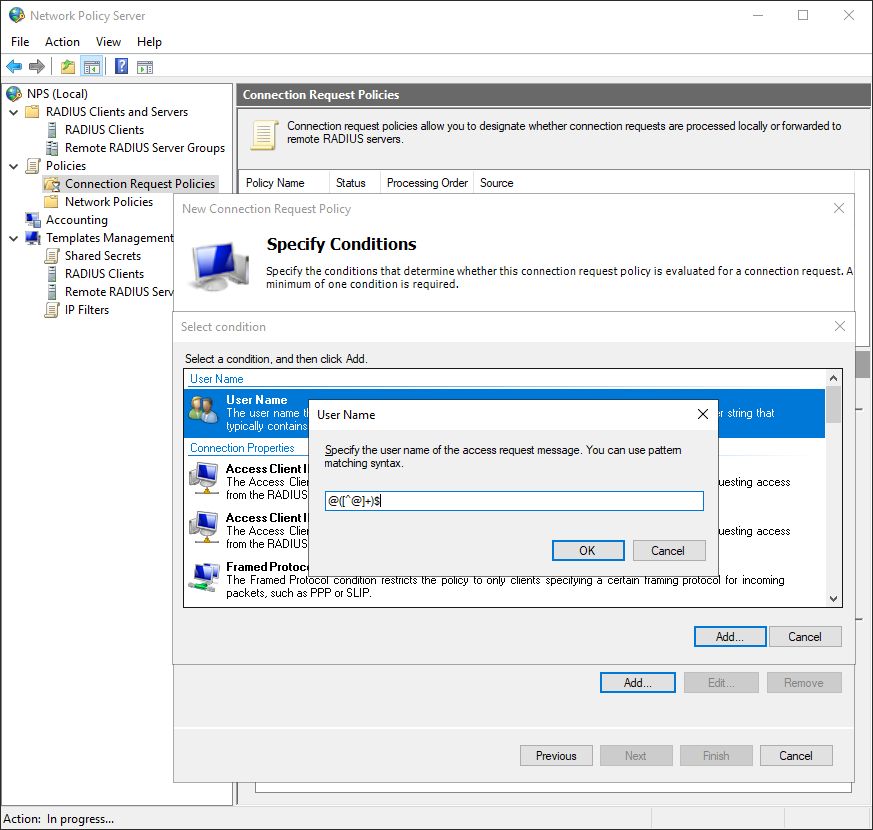

19. Přidání Connection Request Policies - cizí realm 2/4 Zvolte podmínku `User Name` a vyplňte pole následujím výrazem. @([^@]+)$

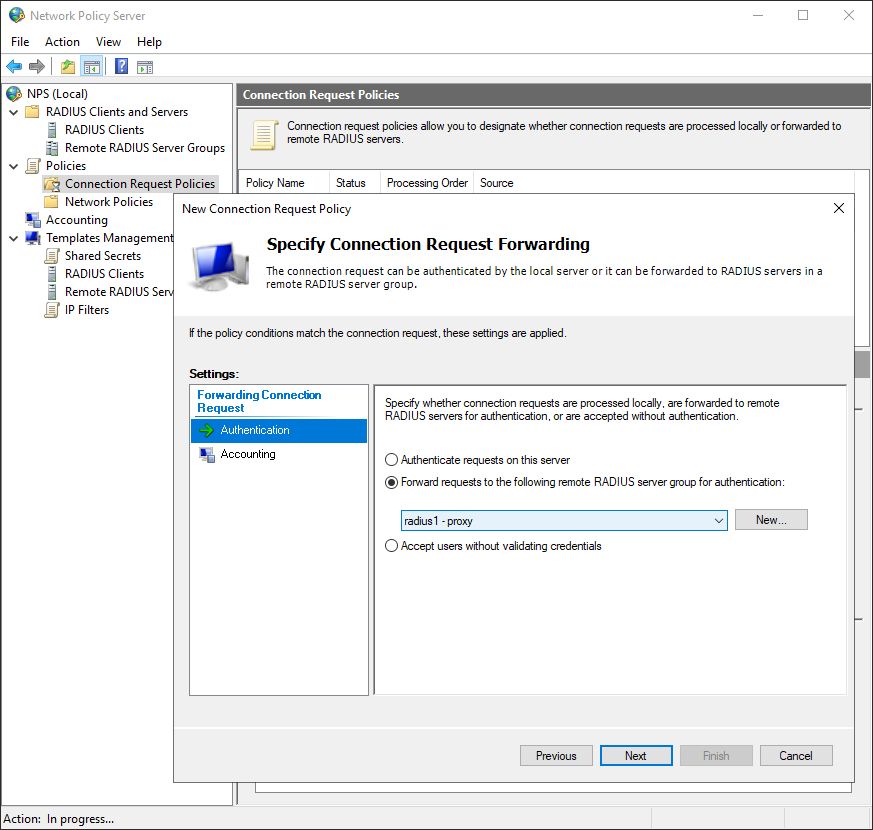

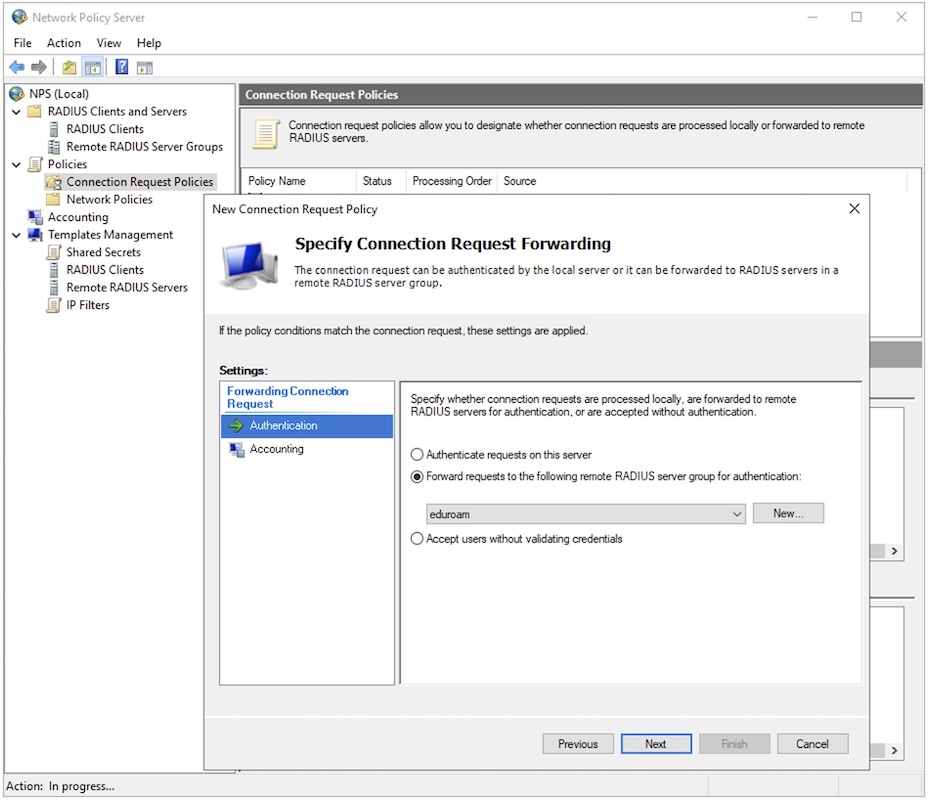

20. Přidání Connection Request Policies - cizí realm 3/4 Požadavky cizího realmu přeposíláme na národní RADIUS pro jejich ověření. Vyberte předchystanou šablonu `Remote RADIUS Server Group`.

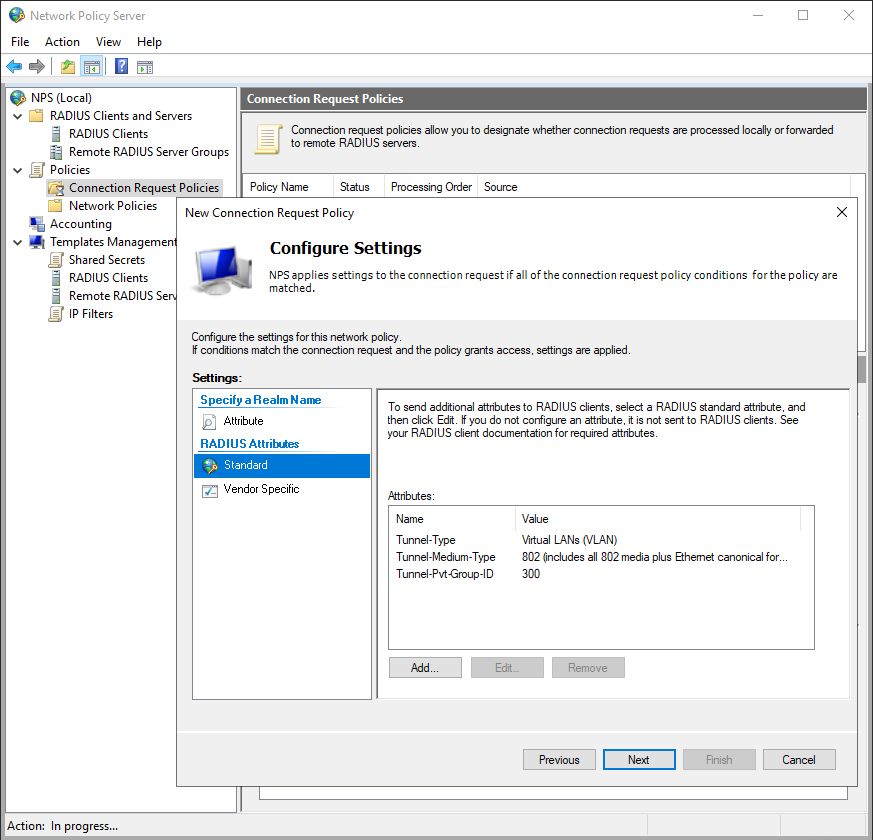

21. Přidání Connection Request Policies - cizí realm 4/4 Pro přiřazení VLAN návštěvníkům přidejte v tomto kroku `RADIUS Attributes` pomocí pole `Add…` podle vzoru na obrázku. Pouze číslo 300 u parametru `Tunnel-Pvt-Group-ID` nahraďte požadovaným číslem vaší VLAN pro návštěvníky.

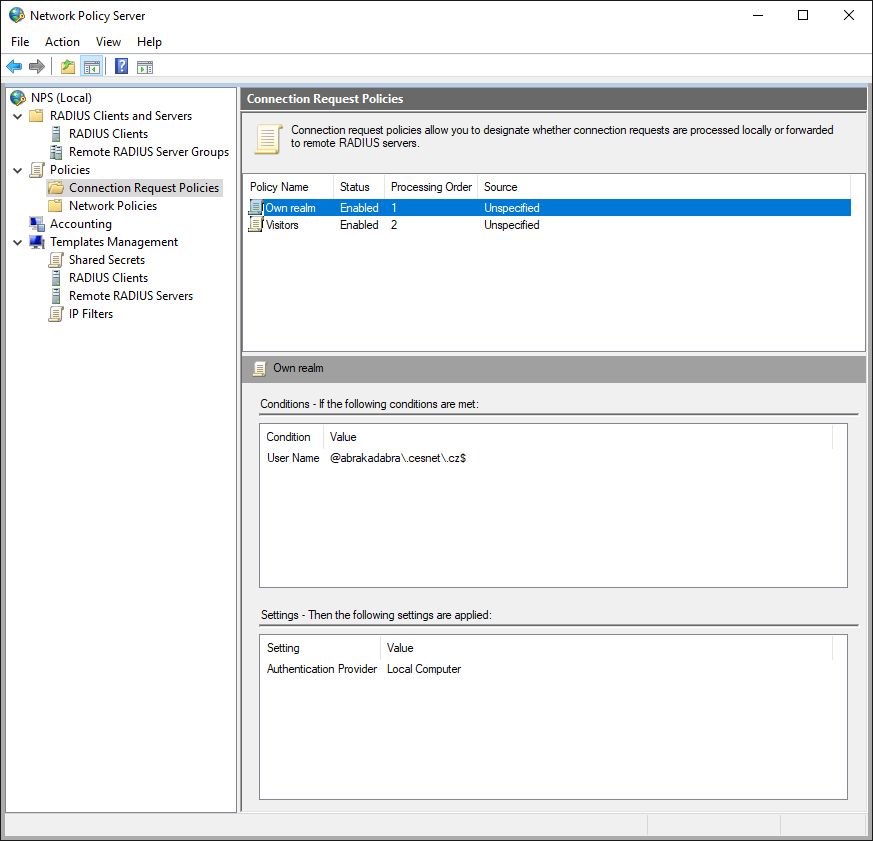

22. Kontrola Connection Request Policies - domácí realm Můžete si zkontrolovat podmínky podle vzoru.

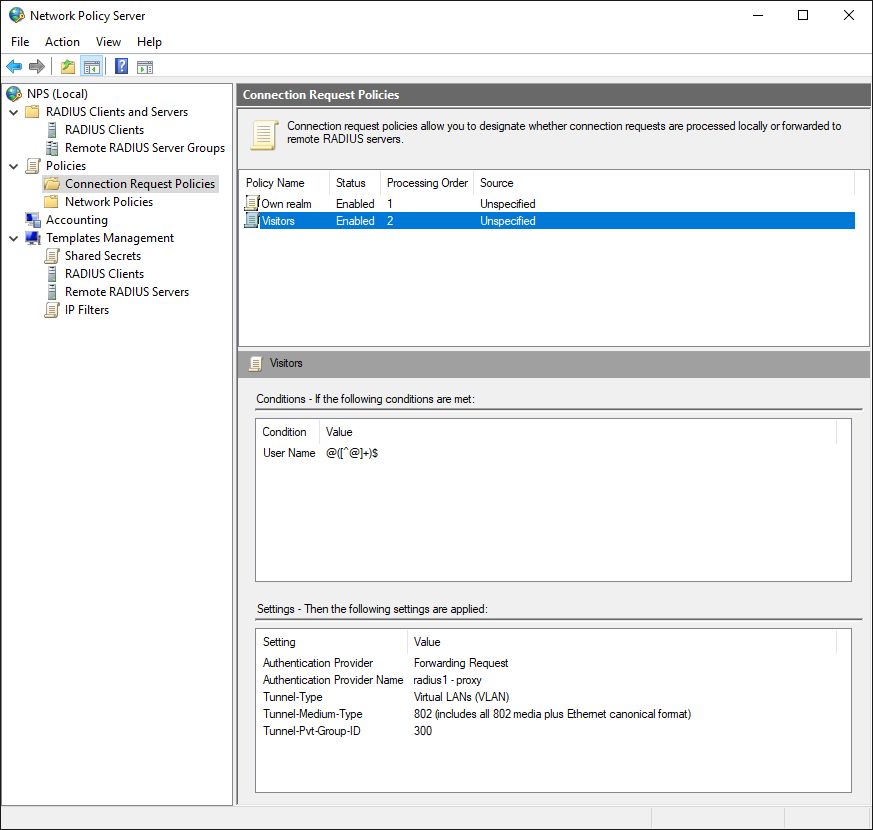

23. Kontrola Connection Request Policies - cizí realm Můžete si zkontrolovat podmínky podle vzoru.

V krocích 24. - 38. nastavíme Network Policies. V tomto návodu se opíráme o předpoklad, že na Windows Serveru provozujeme také Active Directory s uživatelskými účty. Ověřujeme požadavky proti existenci účtu v doméně. Tyto účty máme rozdělné na dvě skupiny studenty; a zaměstnance. Díky tomu můžeme každé skupině přiřadit odlišnou VLAN. Dále odlišujeme skupinu, ve které je testovací uživatel.

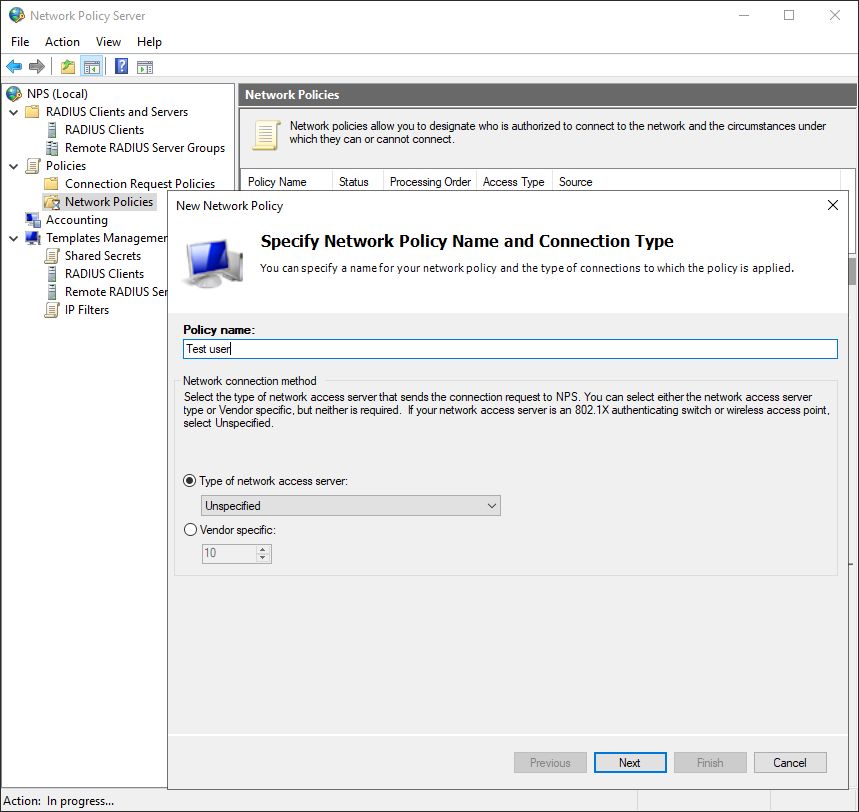

24. Přidání Network Policies - testovací uživatel 1/5

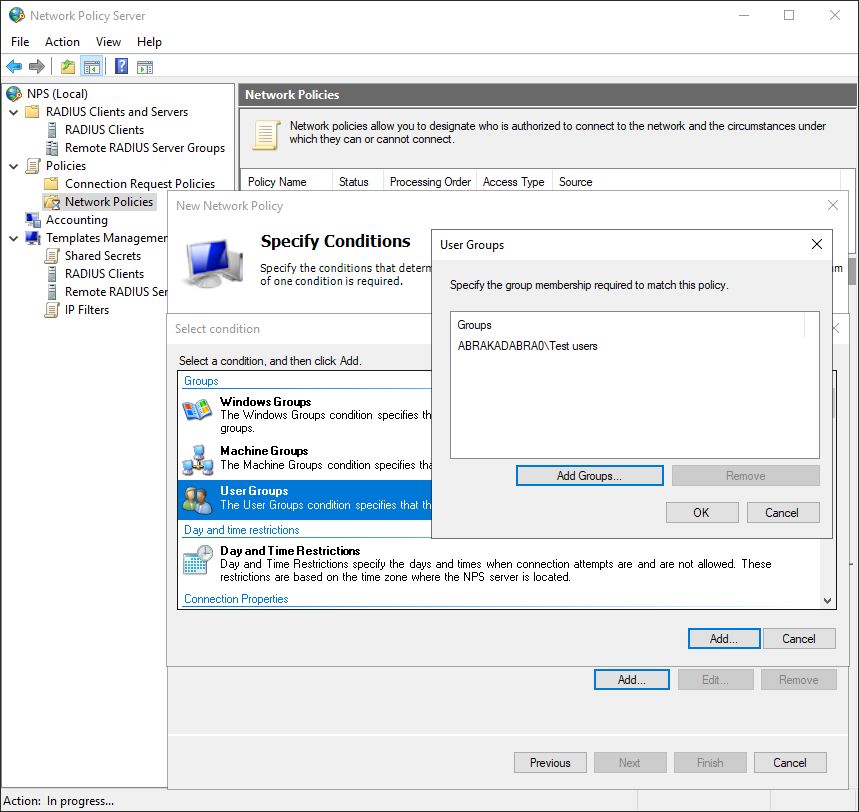

25. Přidání Network Policies - testovací uživatel 2/5 Vybereme podmínku `User Groups` a přidáme pomocí `Add..` skupinu z domény, která obsahuje testovací účet, jehož údaje jste vyplnili v administrativní aplikaci u detailu vašeho realmu pod položkami `Testovací účet`, `Heslo testovacího účtu`.

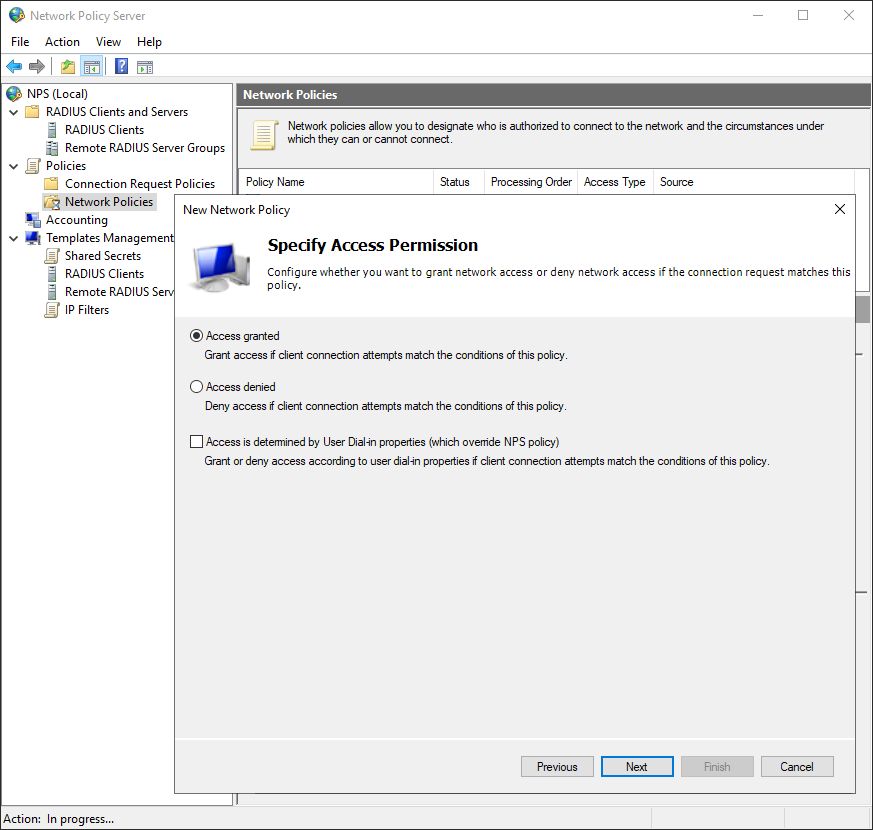

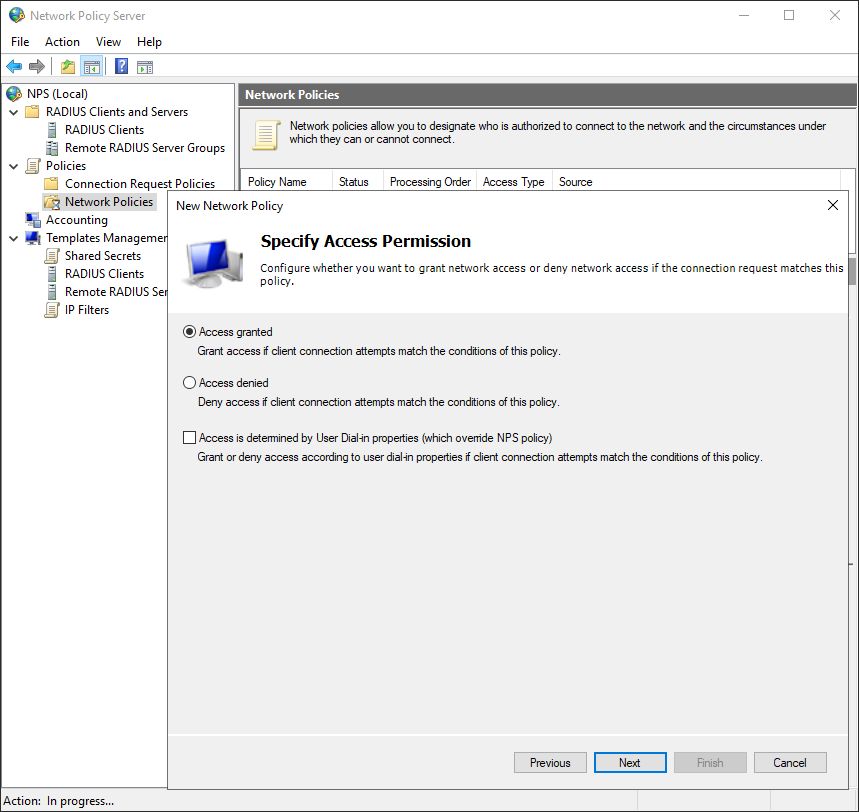

26. Přidání Network Policies - testovací uživatel 3/5 Této skupině povolujeme přístup.

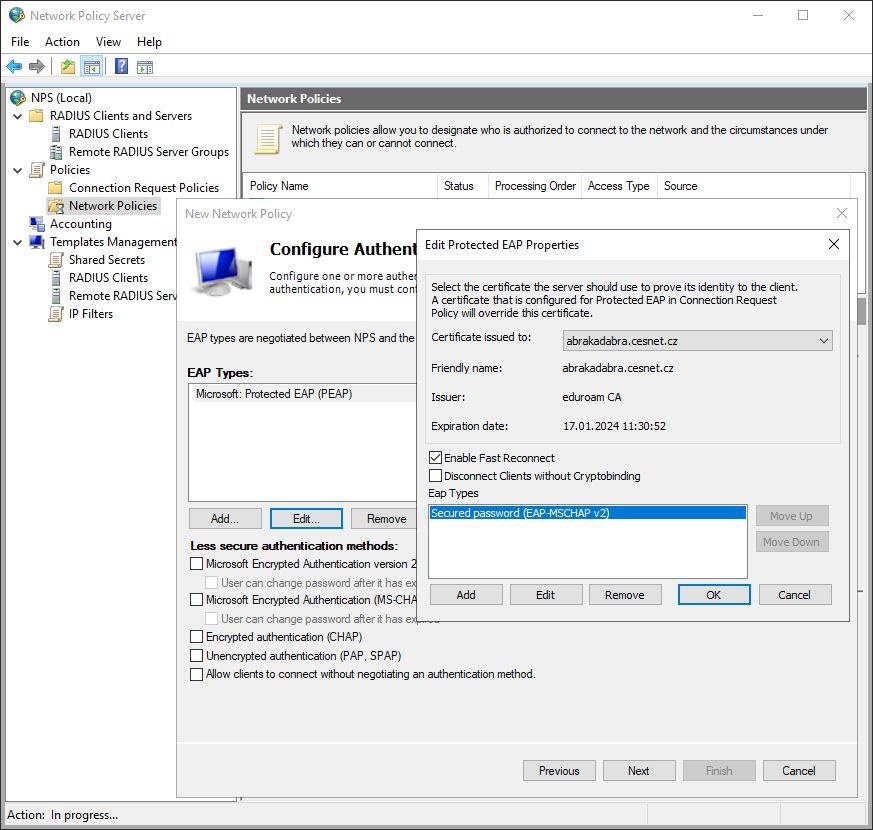

27. Přidání Network Policies - testovací uživatel 4/5 Zde všechny méně bezpečné metody ověření nechte nezaškrtnuté a přidejte EAP Typ tlačítkem `Add…`. Přidejte `Microsoft Protected EAP (PEAP)` a poté ji editujte tlačítkem `Edit…`. Z rozbalovacího menu vyberte vámi používaný certifikát a EAP Type vyberte `Secured password (EAP-MSCHAP v2)`.

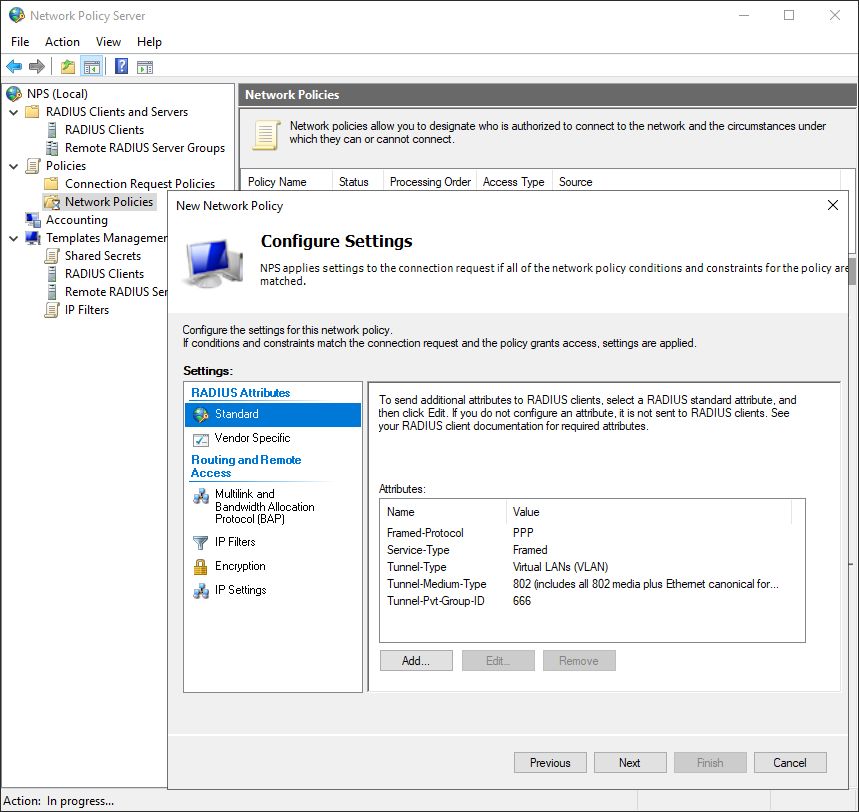

28. Přidání Network Policies - testovací uživatel 5/5 Přidejte testovacímu účtu VLAN 666. Ta by v české části eduroam neměla nikam vést, tudíž nejsou testovací účty zneužitelné pro běžné připojení. Pro přiřazení VLAN přidejte v tomto kroku `RADIUS Attributes` pomocí pole `Add…` podle vzoru na obrázku.

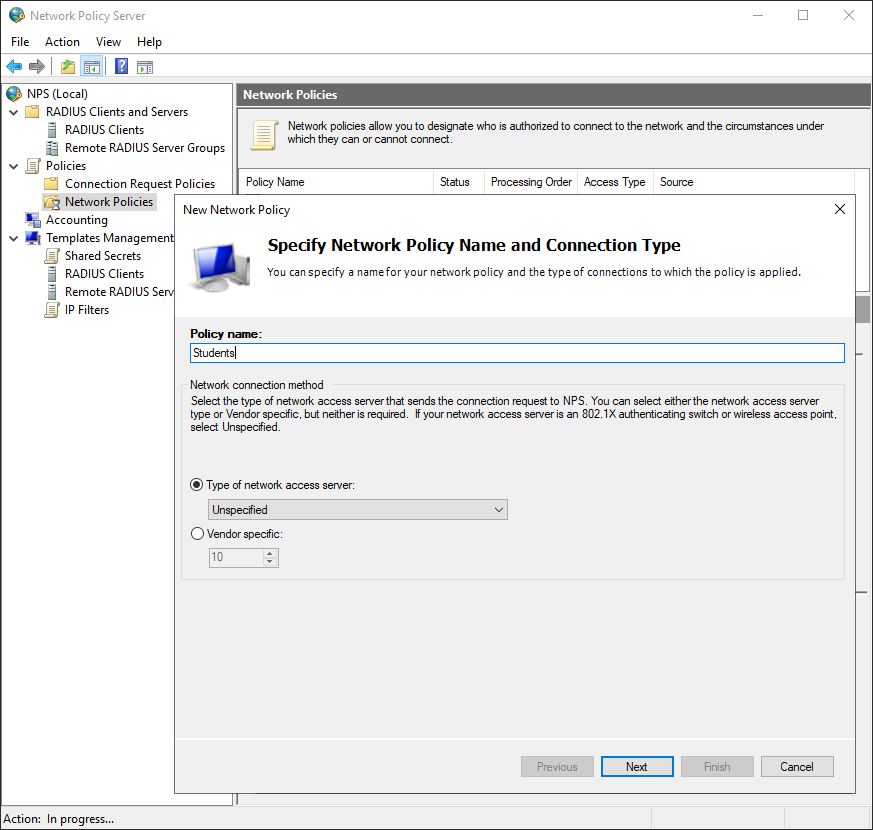

29. Přidání Network Policies - studenti 1/4

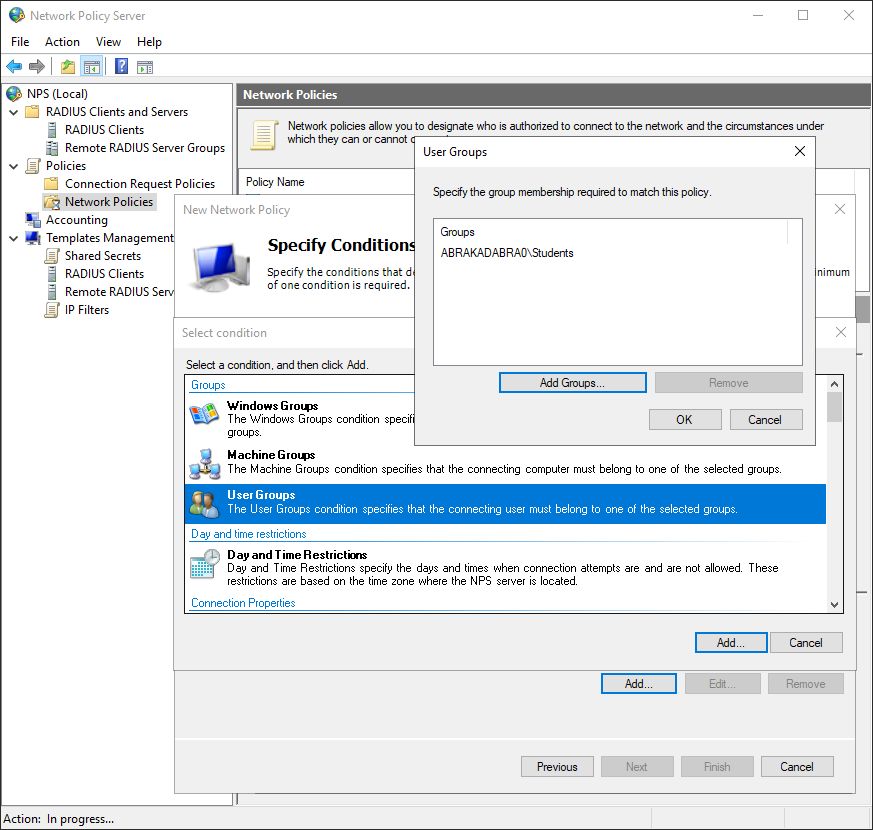

30. Přidání Network Policies - studenti 2/4 Vybereme podmínku `User Groups` a přidáme pomocí `Add..` skupinu z domény, která obsahuje účty studentů.

31. Přidání Network Policies - studenti 3/4 Této skupině povolujeme přístup a pro metody ověření platí stejné nastavení jako pro testovací účet.

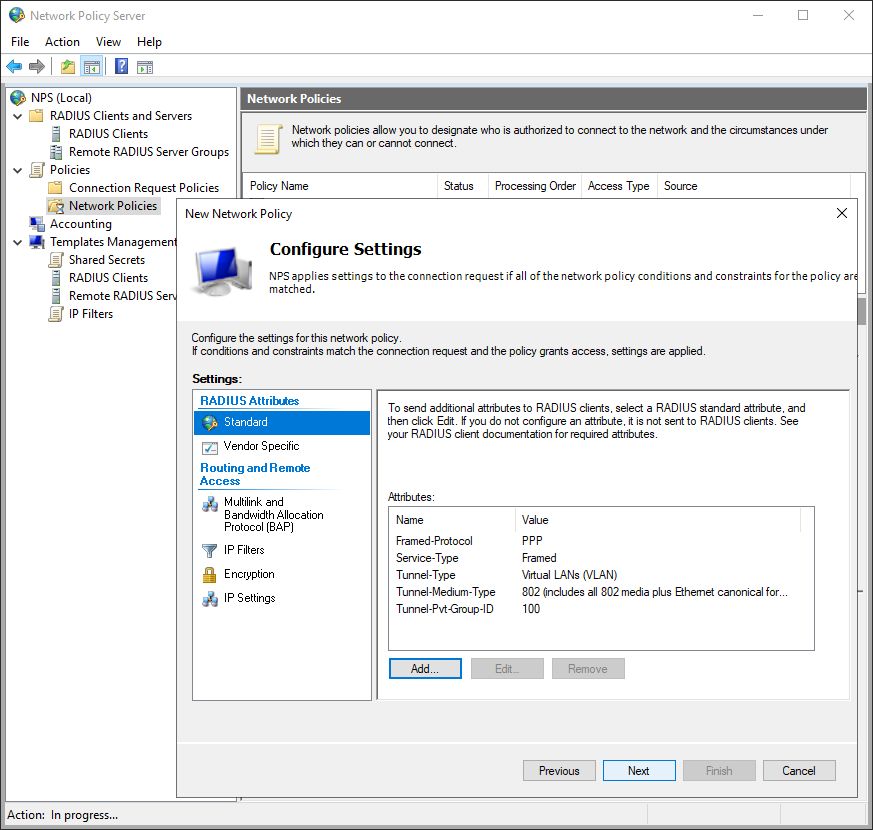

32. Přidání Network Policies - studenti 4/4 Pro přiřazení odlišné VLAN studentům přidejte v tomto kroku `RADIUS Attributes` pomocí pole `Add…` podle vzoru na obrázku. Pouze číslo 100 u parametru `Tunnel-Pvt-Group-ID` nahraďte požadovaným číslem vaší VLAN pro studenty.

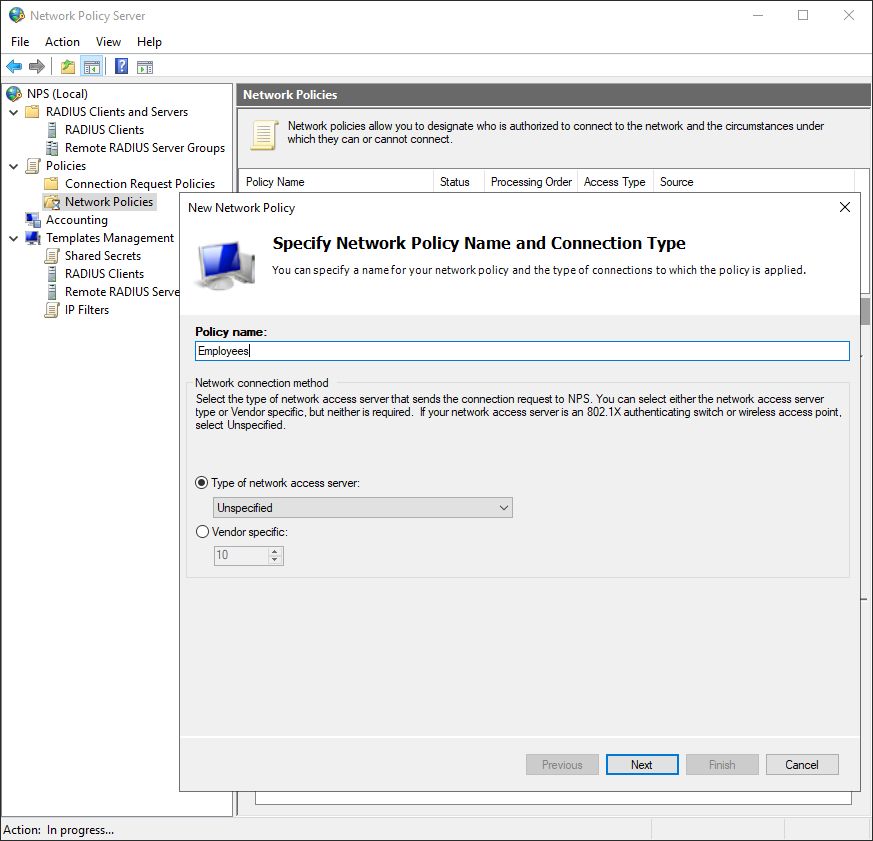

33. Přidání Network Policies - zaměstnanci 1/3

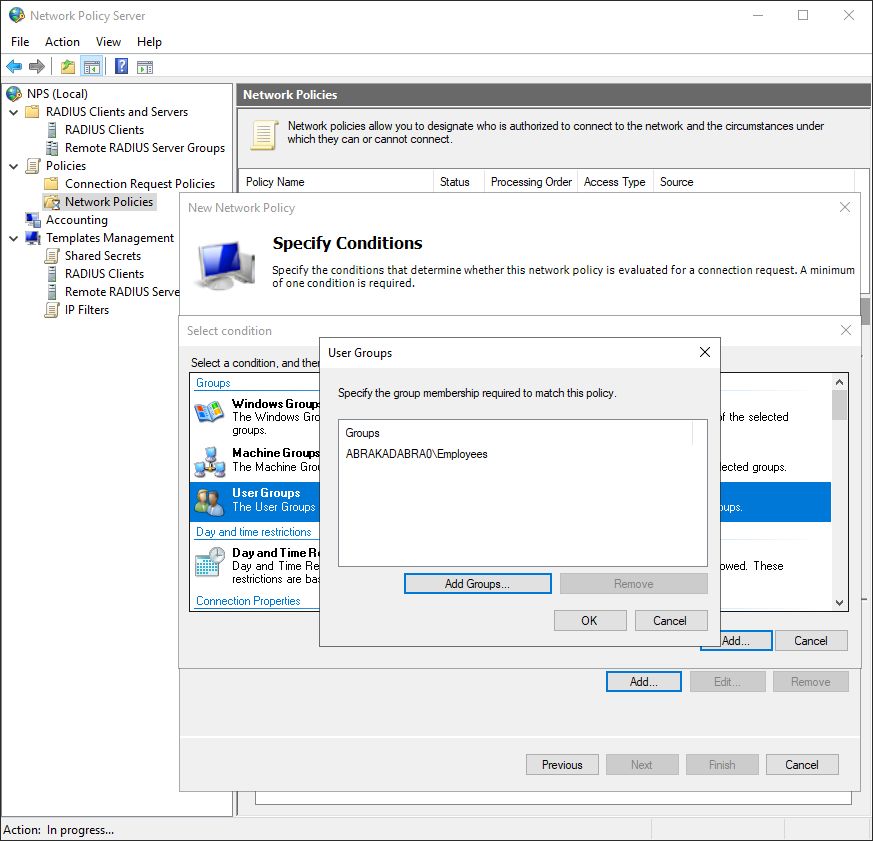

34. Přidání Network Policies - zaměstnanci 2/3 Vybereme podmínku `User Groups` a přidáme pomocí `Add..` skupinu z domény, která obsahuje účty zaměstnanců. Zaměstnancům také povolujeme přístup a pro metody ověření platí stejné nastavení jako pro studenty či testovací účet.

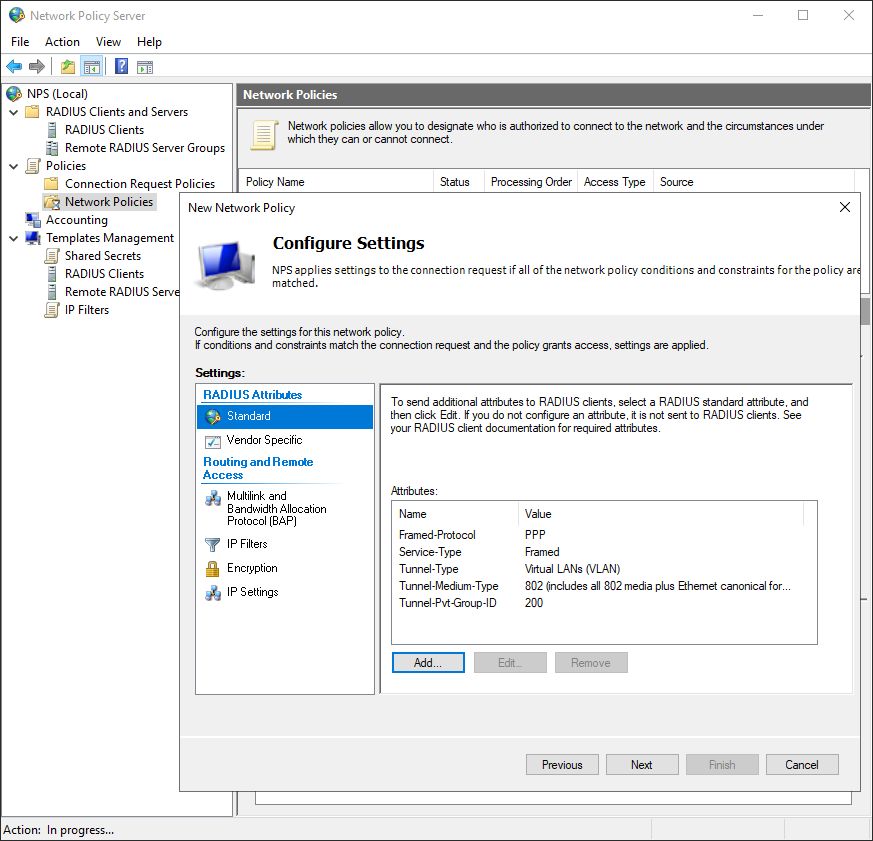

35. Přidání Network Policies - zaměstnanci 3/3 Pro přiřazení odlišné VLAN zaměstnancům přidejte v tomto kroku `RADIUS Attributes` pomocí pole `Add…` podle vzoru na obrázku. Pouze číslo 200 u parametru `Tunnel-Pvt-Group-ID` nahraďte požadovaným číslem vaší VLAN pro zaměstnance.

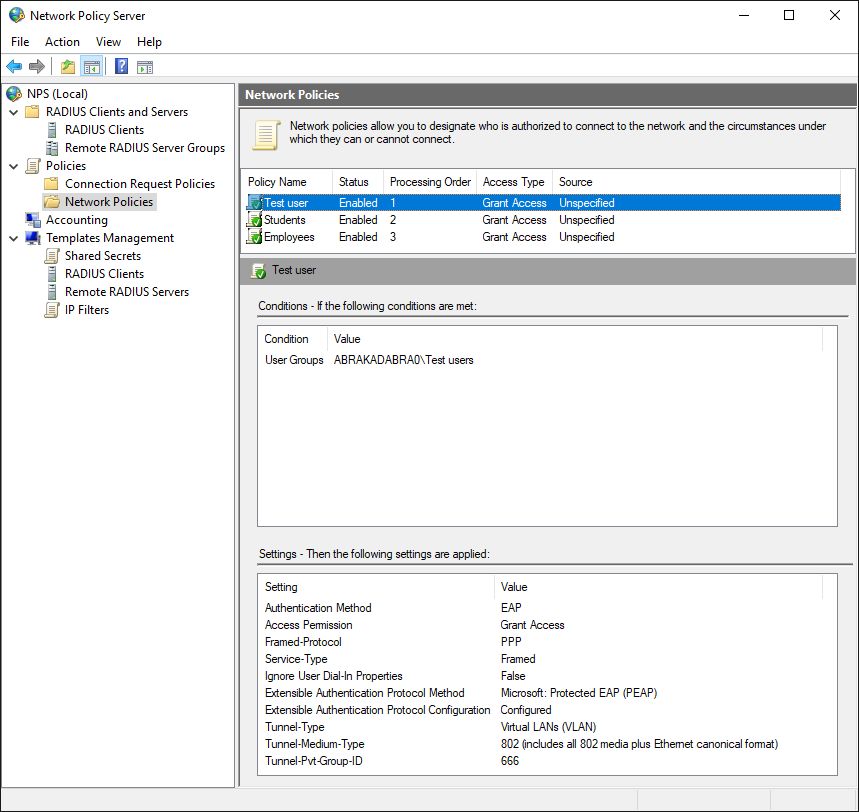

36. Kontrola Network Policies - testovací účet Můžete si zkontrolovat podmínky podle vzoru.

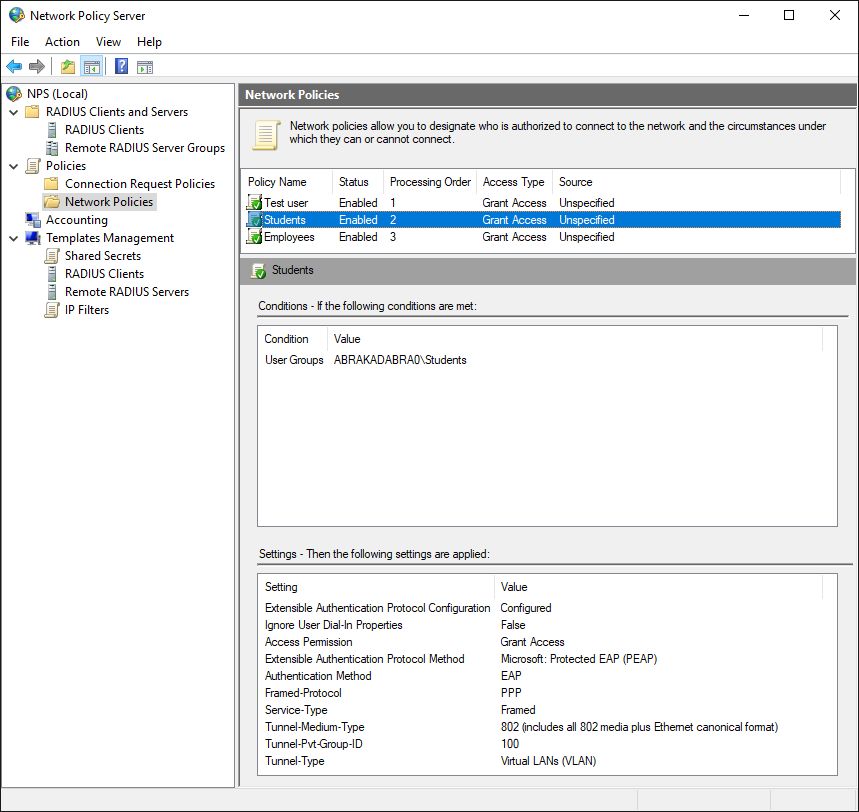

37. Kontrola Network Policies - studenti Můžete si zkontrolovat podmínky podle vzoru.

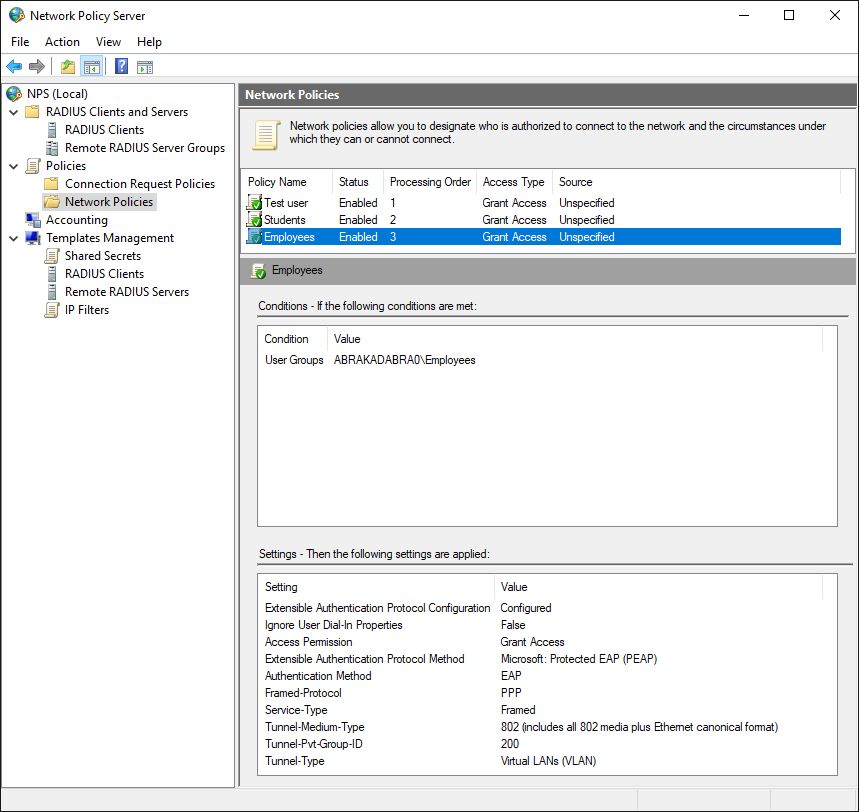

38. Kontrola Network Policies - zaměstnanci Můžete si zkontrolovat podmínky podle vzoru.

Export-NpsConfiguration -Path "Cesta_k_souboru\zaloha_NPS_yyyy_mm_dd.xml"

nebo

netsh nps export filename="Cesta_k_souboru\zaloha_NPS_yyyy_mm_dd.xml" exportPSK=YES

Import-NpsConfiguration -Path "Cesta_k_souboru\zaloha_NPS_yyyy_mm_dd.xml"
